Mâm cặp Kitagawa B-200 Series

Liên hệ

Mâm cặp Kitagawa B-200 Series

Mâm cặp Kitagawa B-200 Series là dòng mâm cặp thủy lực 3 chấu có lỗ thông suốt (open-center) tiêu chuẩn thế giới, được thiết kế cho các máy tiện CNC nhờ sự cân bằng giữa lực kẹp lớn, tốc độ cao và độ bền vượt trội.

Đặt mua

Tóm tắt nội dung [Ẩn]

Mâm cặp Kitagawa B-200 Series

Các đặc điểm nổi bật

Hiệu suất cao: Cung cấp lực kẹp và tốc độ vòng quay cao hơn tới 20% so với các loại mâm cặp thông thường cùng kích thước.
Thiết kế lỗ thông lớn: Cho phép gia công các chi tiết dạng thanh dài đi xuyên qua trục chính của máy.
Độ chính xác và độ bền: Được chế tạo từ thép hợp kim cao cấp, các bề mặt trượt được tôi cứng và mài chính xác để đảm bảo độ lặp lại và tuổi thọ lâu dài.
Khả năng lắp đặt: Thiết kế dạng phẳng (Flatback) hoặc lắp trực tiếp theo tiêu chuẩn ASA B5.9 loại A.

Phụ kiện đi kèm tiêu chuẩn

Một bộ mâm cặp mới thường bao gồm các thành phần sau:

1 bộ chấu mềm (soft jaws).
1 bộ đai ốc chữ T (T-nuts).
Bulông lắp đặt mâm cặp và chấu.
Dụng cụ siết (wrench) và đai ốc kéo (draw nut).

B-200 series là dòng mâm cặp 3 chấu tiêu chuẩn phổ biến của Kitagawa.

Mẫu		B-204	B-205	B-206	B-208
Đường kính lỗ (mm)		26	33	45	52
Khả năng cặp (mm)	Tối đa.	110	135	169	210
Khả năng cặp (mm)	Tối thiểu.	7	12	16	13
Đường kính hành trình chấu cặp (mm)		5.4	5.4	5.5	7.4
Hành trính chấu (mm)		10	10	12	16
Lực kéo thanh rút lớn nhất (kN)		14	17.5	22	34.8
Lực cặp tĩnh lớn nhất (kN)		28.5	36	57	86
Tốc độ vòng quay lớn nhất (min-1)		8000	7000	6000	5000
Momen quán tính (kg·m2)		0.007	0.018	0.058	0.17
Khối lượng lượng (kg)		4	6.7	11.9	22.3
Xylanh kết nối phù hợp		F0933H	F0933H	S1246	S1552

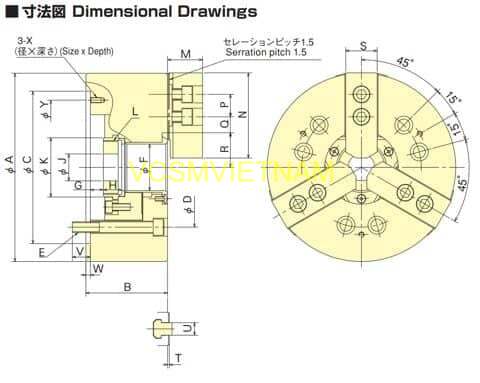

Bản vẽ kích thước	PDF
