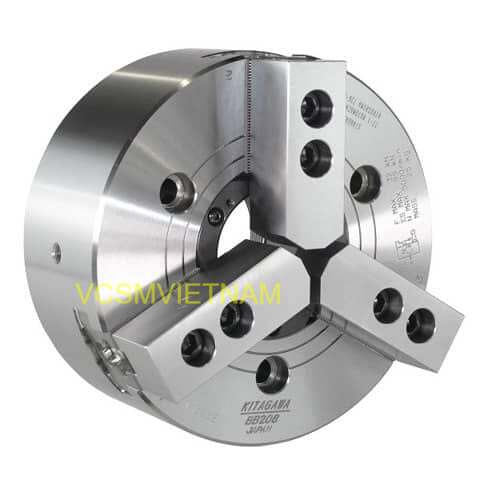

MÂM CẶP KITAGAWA BB-200-CHUCK

Mâm cặp Kitagawa BB200 series (BB200-Chuck) là dòng mâm cặp thủy lực 3 chấu tốc độ cao có lỗ thông suốt siêu lớn (Ultra-Large Through-Hole), được thiết kế chuyên dụng cho máy tiện CNC để gia công các loại phôi thanh có đường kính lớn

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA BB-200-CHUCK

Đặc điểm nổi bật

Lỗ xuyên cực lớn: Cho phép gia công các chi tiết dạng thanh dài với đường kính lớn hơn so với các dòng tiêu chuẩn như B-200.
Tốc độ cao & Lực kẹp lớn: Cung cấp lực kẹp ổn định và khả năng vận hành ở tốc độ vòng quay cao, đảm bảo độ chính xác lặp lại dưới 10-20 microns.
Khả năng tương thích: Có thể sử dụng chung hàm chấu mềm (soft jaws) với dòng Kitagawa B-200 phổ biến.
Thiết kế nhỏ gọn: Trọng lượng nhẹ giúp giảm tải cho trục chính của máy tiện.

Các phiên bản lắp đặt

BB200 series: Dòng tiêu chuẩn lắp trực tiếp hoặc qua mặt bích phẳng.
BB200A series: Đi kèm với bộ chuyển đổi (adaptor) phù hợp với các tiêu chuẩn mũi trục chính như A2-5, A2-6, A2-8.

Kitagawa BB-200 Series là dòng Mâm cặp 3 chấu tiêu chuẩn có kích thước lỗ tâm lớn.

Model		BB206	BB208	BB210	BB212
Đường kính lỗ mâm cặp (mm)		53	66	81	106
Khả năng cặp (mm)	Tối đa.	170	210	254	315
Khả năng cặp (mm)	Tối thiểu.	19	23	41	47
Đường kính hành trình chấu cặp (mm)		5.5	7.4	8.8	10.6
Hành trình chấu (mm)		12	16	19	23
Lực kép thanh rút lớn nhất (kN)		20	32	48.8	59
MLực cặp tĩnh lớn nhất ax. Static Gripping Force (kN)		58.5	99	126	153
Tốc độ quay lớn nhất (min-1)		6000	5000	4500	3500
Trọng lượng (kg·m2)		0.05	0.143	0.312	0.736
Trọng lượng (kg)		11.7	23	31.8	52
Tiêu chuẩn xylanh		SS1453K	SS1666K	SS1881K	SS2110K

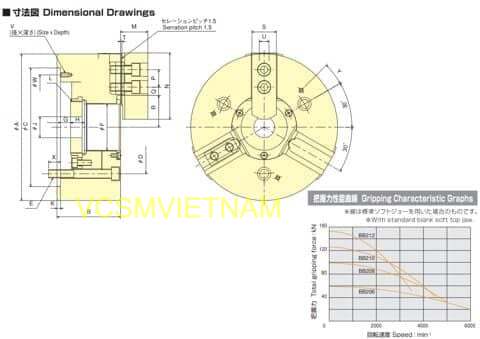

Bản vẽ kích thước	PDF
