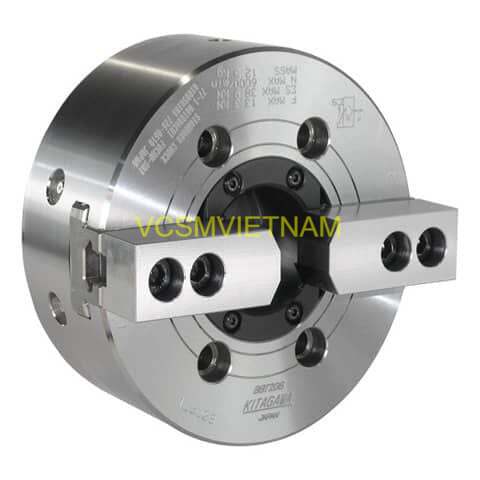

MÂM CẶP KITAGAWA BBT200 - CHUCK

Mâm cặp Kitagawa BBT200 Series là dòng mâm cặp thủy lực 2 chấu có lỗ thông suốt lớn (Large Thru-Hole), được thiết kế chuyên dụng để kẹp các phôi có hình dạng bất thường hoặc không đối xứng trên máy tiện CNC.

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA BBT200 - CHUCK

Đặc điểm nổi bật

Thiết kế 2 chấu: Tối ưu cho các chi tiết có hình dáng đặc biệt mà mâm cặp 3 chấu thông thường khó thao tác.
Lỗ thông lớn (Large Thru-Hole): Cho phép gia công các vật liệu thanh có đường kính lớn xuyên qua tâm mâm cặp.
Tốc độ cao: Được chế tạo từ thép hợp kim cao cấp, cho phép vận hành ổn định ở tốc độ vòng quay lớn.

Phụ kiện đi kèm

Thông thường, một bộ sản phẩm sẽ bao gồm:

Mâm cặp chính.
1 bộ chấu mềm (Soft Jaws).
Bộ đai ốc chữ T (T-Nuts) và bu lông gắn máy.
Drawnut (đai ốc kéo) chưa ren để tùy chỉnh theo máy.

BBT200 series là dòng mâm cặp 2 chấu.

Mẫu		BBT206	BBT208	BBT210	BBT212
Đường kính lỗ tâm (mm)		53	66	81	106
Phạm vị cặp (mm)	Max.	170	210	254	315
Phạm vị cặp (mm)	Min.	24	28	47	60
Hành trình chấu cặp (đường kính) (mm)		5.5	7.4	8.8	10.6
Hành trình Plunger (mm)		12	16	19	23
Lực kéo Draw Bar max (kN)		13.3	21.3	32.5	39.3
Lực kẹp tĩnh mã (kN)		38.9	65.9	83.9	101.9
Tốc độ quay max (min-1)		6000	5000	4500	3500
Momen quán tính (kg･m2)		0.048	0.137	0.292	0.706
Khối lượng (kg) (với chấu mềm)		11.4	21.5	30.8	50.2
Xy lanh kết nối phù hợp		SS1453K	SS1666K	SS1881K	SS2110K
Chấu mềm phù hợp (không bao gồm bulong )		Standard Extra High	Standard Extra High	Standard Extra High	Standard
