MÂM CẶP KITAGAWA BS300 - CHUCK

Mâm cặp Kitagawa BS300 series là dòng mâm cặp thủy lực 3 chấu có lỗ xuyên lớn, được thiết kế để cải thiện độ chính xác và lực kẹp cho máy tiện CNC. Đặc điểm nổi bật nhất của dòng này là cấu trúc nêm bên (side-wedge) giúp giảm độ nâng hàm (jaw lift) lên đến 30% so với các thế hệ trước, đảm bảo độ ổn định cao khi gia công.

Đặt mua

Tóm tắt nội dung [Ẩn]

MÂM CẶP KITAGAWA BS300 - CHUCK

Đặc điểm kỹ thuật nổi bật

Khả năng tương thích: Hoàn toàn tương thích với dòng B-200 series phổ biến, cho phép thay thế dễ dàng mà không cần bộ phận phụ trợ.
Chất liệu: Được chế tạo từ thép hợp kim cao cấp, thân mâm cặp được làm cứng bằng phương pháp thấm carbon để tăng độ bền.
Độ chính xác: Đảm bảo độ chính xác kẹp dưới 0.01 mm T.I.R.
Tính năng bổ sung: Đi kèm đai ốc rút (blank drawnut) và bộ đai ốc chữ T tiêu chuẩn.

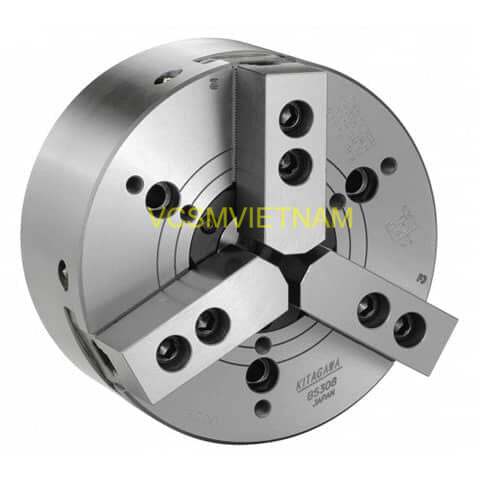

Mâm cặp 3 chấu Kitagawa BS300.

Mô tả:

Giảm lực nâng hàm xuống 30%.

Tương thích với dòng B-200.

Mẫu		BS306	BS308	BS310
Lỗ xuyên qua (mm)		45	52	75
Phạm vi bám (mm)	Tối đa.	169	210	254
Phạm vi bám (mm)	Tối thiểu.	26	19	34
Hành trình hàm (Đường kính) (mm)		5.5	7.5	9.1
Hành trình pit tông (mm)		12	14	17
Tối đa. Lực kéo của thanh kéo (kN)		22	34.8	43
Tối đa. Lực bám tĩnh (kN)		55	84	105.8
Tối đa Tốc độ (phút-1)		6000	5000	4200
Moment quán tính (kg ･ m2)		0.06	0.125	0.325
Khối lượng tịnh (kg) (với Hàm mềm)		11.5	22.5	34.5
Xi lanh phù hợp		S1246	S1552	S1875
Khớp hàm mềm Lưu ý) Không bao gồm bu lông lắp hàm.		Standard Extra Tall	Standard Extra Tall	Standard Extra Tall
Khớp hàm cứng Lưu ý) Không bao gồm bu lông lắp hàm.		HB06A1 HB06B1	HB08B1	HB10AA1
