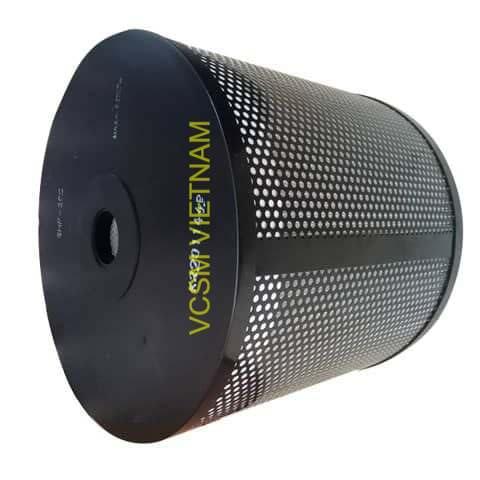

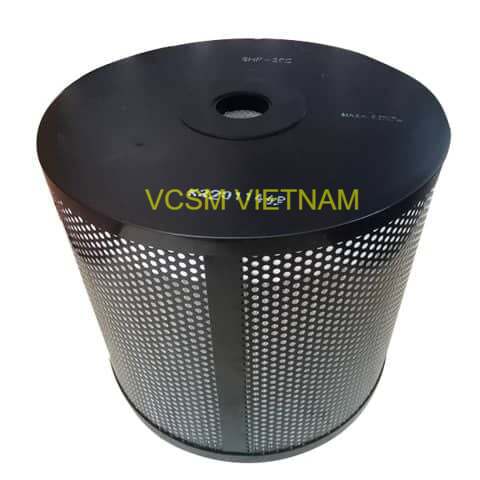

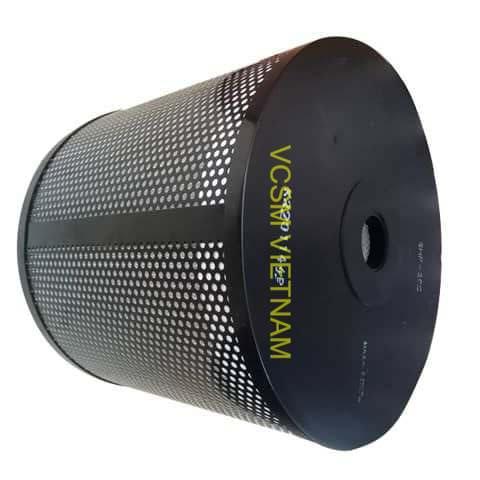

Bộ lọc EDM SODICK SHF-25E 340×46×300 – Lọc nước máy cắt dây EDM

Bộ lọc EDM SODICK SHF-25E 340×46×300 là bộ lọc nước chuyên dụng dành cho máy cắt dây tia lửa điện EDM, có nhiệm vụ loại bỏ phoi kim loại, cặn bẩn và các hạt tạp chất phát sinh trong quá trình gia công. Với kích thước 340×46×300 mm, bộ lọc SHF-25E được sử dụng phổ biến trên nhiều dòng máy Wire Cut EDM SODICK sử dụng dung dịch điện môi gốc nước.

Việc sử dụng bộ lọc EDM chất lượng cao giúp duy trì độ sạch của nước điện môi, ổn định quá trình phóng điện, hỗ trợ nâng cao độ chính xác gia công và bảo vệ hệ thống tuần hoàn nước của máy.

Đặc điểm của bộ lọc EDM SODICK SHF-25E

Lọc hiệu quả cặn và phoi kim loại

Trong quá trình cắt dây EDM, tia lửa điện tạo ra một lượng lớn hạt kim loại cực nhỏ, carbon và các tạp chất trong dung dịch điện môi. Nếu không được loại bỏ kịp thời, các hạt này có thể làm giảm chất lượng nước, ảnh hưởng đến quá trình phóng điện và làm giảm độ ổn định khi gia công.

SODICK SHF-25E được thiết kế để lọc các tạp chất trong hệ thống nước EDM, giúp duy trì môi trường gia công sạch và ổn định.

Kích thước tiêu chuẩn 340×46×300 mm

Bộ lọc có kích thước:

• Đường kính ngoài (OD): 340 mm
• Đường kính trong (ID): 46 mm
• Chiều cao (H): 300 mm
• Quy cách: OD × ID × H = 340×46×300 mm

Kích thước này là thông số quan trọng cần kiểm tra trước khi đặt mua để đảm bảo bộ lọc lắp vừa vị trí trong cụm lọc nước của máy EDM.

Kiểu lọc áp suất bên trong – Inside Pressure

SHF-25E sử dụng kiểu IP – Inside Pressure, trong đó dòng nước được đưa vào phía bên trong lõi lọc và đi qua vật liệu lọc từ trong ra ngoài.

Thiết kế này giúp phù hợp với cấu tạo hệ thống lọc nước trên nhiều máy cắt dây EDM SODICK. Khi thay thế bộ lọc, cần kiểm tra đúng chiều dòng chảy và kết cấu lắp đặt theo hệ thống của máy.

Độ tinh lọc phù hợp cho máy cắt dây EDM

Bộ lọc SHF-25E thường được sử dụng với khả năng lọc các hạt có kích thước nhỏ trong dung dịch điện môi. Độ tinh lọc tham khảo nằm trong khoảng 3–5 µm, tùy theo phiên bản và nhà sản xuất bộ lọc thay thế.

Khả năng lọc tốt giúp hạn chế lượng hạt kim loại lưu thông trong hệ thống, từ đó hỗ trợ duy trì chất lượng nước và độ ổn định của quá trình gia công.

Thông số kỹ thuật SODICK SHF-25E

Bộ lọc SHF-25E dùng cho máy SODICK nào?

Bộ lọc EDM SODICK SHF-25E được sử dụng trên nhiều dòng máy cắt dây EDM của SODICK, đặc biệt là các dòng máy sử dụng hệ thống điện môi bằng nước.

Một số dòng máy có thể sử dụng hoặc tương thích gồm:

• SODICK AQ Series
• SODICK AD Series
• SODICK A Series
• SODICK AL Series
• SODICK ALN Series
• SODICK SL Series
• SODICK VL Series
• SODICK VZ Series
• SODICK AP Series
• SODICK HBW Series
• SODICK BF Series

Tuy nhiên, khả năng tương thích thực tế có thể phụ thuộc vào model máy, năm sản xuất và cấu hình hệ thống lọc. Vì vậy, khi đặt mua nên cung cấp model máy, mã bộ lọc cũ hoặc kích thước bộ lọc để được kiểm tra chính xác.

Vai trò của bộ lọc nước trong máy cắt dây EDM

Hệ thống lọc nước có ảnh hưởng trực tiếp đến độ ổn định của quá trình cắt dây EDM. Nước điện môi cần được duy trì ở trạng thái sạch và có chất lượng phù hợp để quá trình phóng điện giữa dây điện cực và phôi diễn ra ổn định.

Bộ lọc EDM SHF-25E hỗ trợ:

• Loại bỏ phoi và hạt kim loại trong nước.
• Hạn chế cặn bẩn tích tụ trong hệ thống tuần hoàn.
• Duy trì chất lượng dung dịch điện môi.
• Hỗ trợ quá trình phóng điện ổn định.
• Giúp máy duy trì khả năng gia công chính xác.
• Hạn chế ảnh hưởng của tạp chất đến hệ thống nước.
• Góp phần kéo dài tuổi thọ các bộ phận liên quan trong hệ thống lọc.

Khi bộ lọc bị bão hòa, khả năng lưu thông nước có thể giảm, chênh lệch áp suất tăng và hiệu quả lọc suy giảm. Do đó, cần kiểm tra tình trạng bộ lọc định kỳ và thay thế khi đạt giới hạn sử dụng.

Khi nào nên thay bộ lọc EDM SHF-25E?

Thời gian thay lọc phụ thuộc vào vật liệu gia công, cường độ chạy máy, thời gian cắt và chất lượng nước điện môi. Không nên chỉ căn cứ vào thời gian sử dụng mà nên kết hợp kiểm tra tình trạng thực tế của hệ thống.

Một số dấu hiệu cần chú ý gồm:

• Áp suất lọc tăng bất thường.
• Lưu lượng nước giảm.
• Bộ lọc bị bám nhiều cặn.
• Chất lượng nước điện môi không ổn định.
• Hiệu suất cắt giảm.
• Hệ thống báo cảnh báo liên quan đến lọc nước hoặc áp suất.

Thay bộ lọc đúng thời điểm giúp hệ thống nước EDM hoạt động ổn định và hạn chế các vấn đề phát sinh trong quá trình sản xuất.

Mua bộ lọc EDM SODICK SHF-25E tại VCSM Việt Nam

VCSM Việt Nam cung cấp bộ lọc EDM SODICK SHF-25E 340×46×300 và các loại lọc nước, lọc dầu chuyên dụng cho máy EDM.

Sản phẩm phù hợp với nhu cầu thay thế vật tư tiêu hao cho máy cắt dây SODICK, với nhiều lựa chọn về bộ lọc chính hãng và bộ lọc tương đương tùy theo yêu cầu sử dụng.
