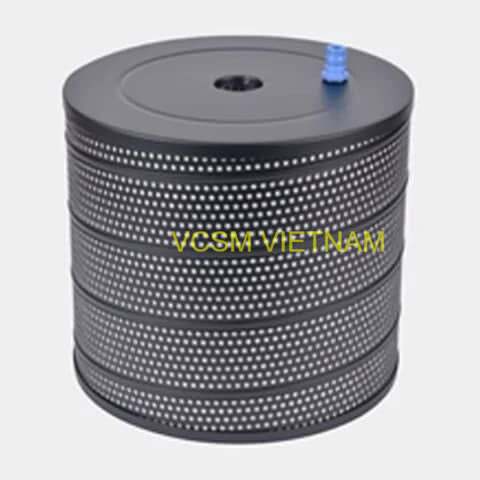

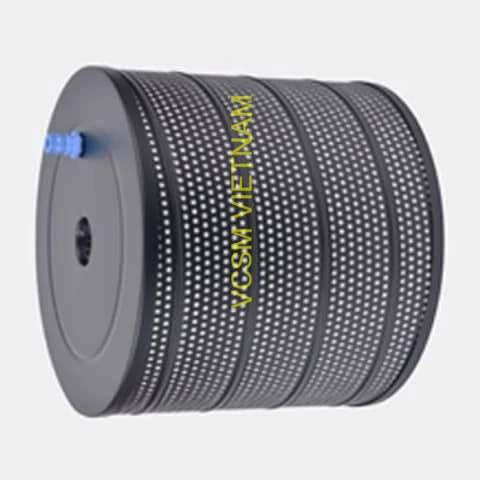

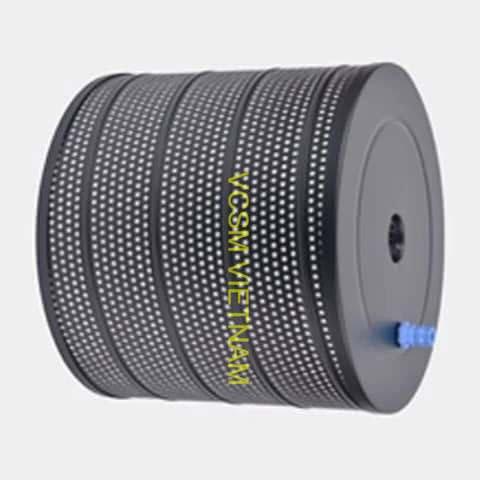

BỘ LỌC EDM SW-43 (340×46×300) – LỌC NƯỚC MÁY CẮT DÂY EDM

Bộ lọc EDM SW-43 (340×46×300 mm) là lõi lọc nước chuyên dụng cho hệ thống máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ mạt kim loại, cặn carbon và các tạp chất phát sinh trong quá trình gia công bằng tia lửa điện. Với kích thước OD×ID×H 340×46×300 mm, SW-43 được ứng dụng trên nhiều dòng máy EDM của Mitsubishi, Makino, Hitachi và một số hệ thống có cấu hình lọc tương thích.

Trong quá trình cắt dây EDM, nước điện môi được tuần hoàn liên tục để làm mát vùng gia công, cuốn phoi và kiểm soát điều kiện phóng điện. Nếu nước chứa nhiều hạt kim loại hoặc cặn bẩn, khả năng ổn định khe hở phóng điện có thể bị ảnh hưởng. Vì vậy, bộ lọc EDM là một trong những vật tư tiêu hao quan trọng của hệ thống Wire Cut EDM.

Bộ lọc EDM SW-43 có chức năng gì?

SW-43 được lắp trong hệ thống tuần hoàn nước của máy cắt dây EDM. Nước điện môi sau khi đi qua vùng gia công sẽ mang theo các hạt kim loại và cặn phát sinh. Dòng nước tiếp tục đi qua lõi lọc, tại đây các hạt bẩn được giữ lại trên vật liệu lọc trước khi nước quay trở lại hệ thống.

Bộ lọc giúp:

• Loại bỏ mạt kim loại và cặn carbon.
• Duy trì độ sạch của nước điện môi.
• Hỗ trợ ổn định quá trình phóng điện.
• Giảm lượng cặn tuần hoàn trong hệ thống.
• Hỗ trợ duy trì chất lượng bề mặt gia công.
• Giảm tải cho các bộ phận trong hệ thống tuần hoàn.
• Hỗ trợ kéo dài thời gian sử dụng của các vật tư liên quan.

Thông số kỹ thuật bộ lọc SW-43

Thông số thực tế có thể thay đổi tùy theo nhà sản xuất và phiên bản thay thế. Đặc biệt, kiểu đầu nối và hướng dòng nước cần được kiểm tra trước khi đặt hàng.

Công nghệ Dual Filter trên SW-43

Một điểm đáng chú ý của bộ lọc EDM SW-43 là cấu hình Dual Filter. Thiết kế lọc kép giúp tăng khả năng tiếp xúc giữa dòng nước và vật liệu lọc, từ đó hỗ trợ duy trì hiệu suất lọc trong điều kiện máy hoạt động liên tục.

Đối với máy cắt dây EDM, khả năng lọc không chỉ phụ thuộc vào độ mịn của giấy lọc mà còn liên quan đến:

• Diện tích bề mặt lọc.
• Cấu trúc các lớp vật liệu.
• Lưu lượng nước.
• Chênh lệch áp suất trước và sau bộ lọc.
• Mức độ nhiễm bẩn của nước.
• Loại vật liệu được gia công.

Do đó, không nên lựa chọn bộ lọc chỉ dựa trên kích thước bên ngoài.

Đầu nối và hướng dòng nước của SW-43

SW-43 có cấu hình IN/EX, tức bộ lọc có thể được thiết kế để đáp ứng dòng nước vào và ra theo hệ thống lọc của máy. Phiên bản thông dụng có núm nhỏ ở bên cạnh.

Trên thị trường có thể xuất hiện các biến thể như SW-43-1 với kiểu đầu nối khác. Vì vậy, khi thay thế cần kiểm tra cả:

1. Đường kính ngoài.
2. Đường kính trong.
3. Chiều cao.
4. Vị trí đầu nối.
5. Kích thước đầu nối.
6. Hướng dòng nước.
7. Kiểu lắp đặt trong cụm lọc.

Điều này đặc biệt quan trọng khi sử dụng bộ lọc thay thế tương đương.

Máy EDM tương thích với bộ lọc SW-43

SW-43 được sử dụng cho nhiều dòng máy cắt dây EDM, trong đó có:

Danh sách model chỉ mang tính tham khảo. Với máy FANUC hoặc các dòng máy khác, cần xác nhận chính xác đầu nối và cấu hình hệ thống trước khi thay thế.

Khi nào nên thay bộ lọc SW-43?

Bộ lọc EDM là vật tư tiêu hao và khả năng lọc sẽ giảm dần khi vật liệu lọc tích tụ nhiều cặn.

Một số dấu hiệu cần kiểm tra bộ lọc gồm:

• Áp suất lọc tăng.
• Lưu lượng nước giảm.
• Nước điện môi nhanh bị đục.
• Lõi lọc có nhiều cặn kim loại.
• Hiệu suất cắt không ổn định.
• Chất lượng bề mặt chi tiết giảm.
• Máy xuất hiện cảnh báo liên quan đến hệ thống lọc.

Việc thay bộ lọc đúng thời điểm giúp duy trì hiệu suất hệ thống và hạn chế tình trạng bộ lọc bị tắc gây ảnh hưởng đến tuần hoàn nước.

Hướng dẫn chọn đúng bộ lọc EDM SW-43

Khi mua bộ lọc EDM SW-43 340×46×300 mm, khách hàng nên cung cấp hình ảnh bộ lọc cũ hoặc các thông tin sau:

• Mã lọc: SW-43.
• Kích thước: 340×46×300 mm.
• Hãng máy.
• Model máy.
• Kiểu đầu nối.
• Hướng dòng nước.

Không nên thay thế SW-43 bằng một mã lọc có kích thước tương tự nếu chưa kiểm tra đầu nối và hướng dòng, vì sai cấu hình có thể khiến bộ lọc không lắp vừa hoặc hệ thống hoạt động không đúng thiết kế.

Mua bộ lọc EDM SW-43 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc EDM, lọc nước máy cắt dây EDM và vật tư tiêu hao EDM cho nhiều dòng máy Mitsubishi, Makino, Hitachi, FANUC, Sodick và các thương hiệu khác.

Bộ lọc SW-43 340×46×300 mm phù hợp với các hệ thống sử dụng đúng cấu hình lọc và đầu nối tương ứng.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng kiểm tra mã lọc, kích thước, model máy và kiểu đầu nối để lựa chọn đúng sản phẩm trước khi đặt hàng.
