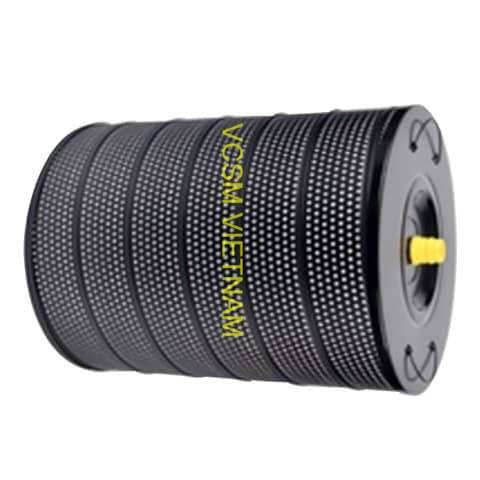

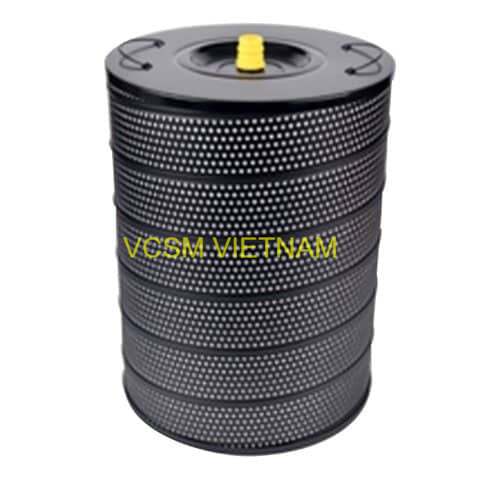

Bộ lọc EDM Super 340C 340×450 – Lọc nước máy cắt dây EDM

Bộ lọc EDM Super 340C 340×450 mm là bộ lọc nước chuyên dụng cho máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ phoi kim loại, cặn bẩn và các hạt tạp chất phát sinh trong quá trình gia công tia lửa điện. Việc sử dụng bộ lọc đúng quy cách giúp duy trì độ sạch của nước điện môi, hỗ trợ quá trình phóng điện ổn định, nâng cao độ chính xác gia công và bảo vệ hệ thống tuần hoàn của máy.

Super 340C được thiết kế với kích thước đường kính ngoài 340 mm × chiều cao 450 mm, kiểu đầu nối núm lớn ren G3/4″ ở giữa và cấu hình dòng chảy IN/EX. Đây là quy cách thường gặp trên một số hệ thống lọc của máy cắt dây EDM, đặc biệt trong các ứng dụng gia công khuôn mẫu và linh kiện cơ khí chính xác.

Bộ lọc EDM Super 340C là gì?

Trong quá trình cắt dây EDM, các xung điện giữa dây điện cực và phôi tạo ra quá trình bóc tách vật liệu. Hàng triệu hạt kim loại siêu nhỏ được hình thành và cuốn theo nước điện môi trong hệ thống tuần hoàn.

Nếu không được lọc hiệu quả, các hạt này có thể tích tụ trong bể nước, đường ống và các bộ phận tuần hoàn, ảnh hưởng đến chất lượng môi trường gia công.

Bộ lọc EDM Super 340C có chức năng giữ lại các hạt cặn và sản phẩm phụ của quá trình gia công, giúp nước điện môi sạch hơn trước khi tiếp tục được tuần hoàn qua hệ thống.

Đặc điểm kỹ thuật của bộ lọc Super 340C

Kích thước 340×450 mm

Super 340C có kích thước danh nghĩa:

• Đường kính ngoài (OD): 340 mm
• Chiều cao (H): 450 mm
• Kiểu lọc: Super
• Kiểu đầu nối: Núm lớn ren G3/4″ ở giữa
• Kiểu dòng chảy: IN / EX
• Môi trường sử dụng: Nước điện môi EDM

Khi thay thế bộ lọc, cần kiểm tra đồng thời kích thước, kiểu đầu nối và hướng dòng chảy. Các bộ lọc có kích thước gần giống nhau nhưng khác thiết kế đầu nối hoặc áp lực có thể không lắp đặt được trên cùng một hệ thống.

Khả năng lọc và độ mịn

Bộ lọc Super 340C thường được sử dụng với vật liệu lọc dạng giấy chuyên dụng có khả năng giữ lại các hạt cặn nhỏ phát sinh trong quá trình cắt dây EDM.

Độ mịn lọc của các sản phẩm cùng quy cách thường nằm trong khoảng 3–5 µm, tuy nhiên thông số thực tế có thể thay đổi theo nhà sản xuất và phiên bản bộ lọc.

Khả năng lọc tốt giúp hạn chế lượng phoi kim loại quay trở lại khu vực gia công, hỗ trợ duy trì chất lượng nước điện môi và điều kiện phóng điện ổn định.

Vai trò của bộ lọc Super 340C trong máy cắt dây EDM

Bộ lọc nước là một trong những vật tư tiêu hao quan trọng của hệ thống Wire Cut EDM. Trong quá trình vận hành, bộ lọc phải liên tục giữ lại lượng cặn phát sinh từ quá trình gia công.

Một bộ lọc phù hợp có thể hỗ trợ:

• Duy trì độ sạch của nước điện môi.
• Hạn chế cặn kim loại tích tụ trong hệ thống.
• Hỗ trợ quá trình phóng điện ổn định.
• Giúp duy trì độ chính xác khi cắt.
• Hỗ trợ cải thiện chất lượng bề mặt chi tiết.
• Bảo vệ bơm và đường ống tuần hoàn nước.
• Giảm nguy cơ suy giảm hiệu suất do bộ lọc bị quá tải.

Đối với các công việc gia công khuôn chính xác, chất lượng nước điện môi có ảnh hưởng trực tiếp đến khả năng kiểm soát quá trình cắt.

Máy EDM tương thích

Bộ lọc EDM Super 340C 340×450 có thể được sử dụng cho các hệ thống máy cắt dây EDM có cấu hình lọc tương ứng.

Một số dòng máy thường được tham chiếu với quy cách này gồm:

• Charmilles ROBOFIL 240
• Charmilles ROBOFIL 440SL CC Series
• Một số dòng Agie Charmilles
• Một số hệ thống Mitsubishi EDM
• Một số dòng FANUC Wire EDM

Tuy nhiên, khả năng tương thích cần được xác nhận dựa trên model máy và thông số bộ lọc đang sử dụng. Không nên lựa chọn chỉ dựa vào tên hãng máy.

Thông số kỹ thuật Super 340C

Khi nào cần thay bộ lọc EDM Super 340C?

Bộ lọc EDM cần được kiểm tra và thay thế định kỳ tùy theo thời gian hoạt động, vật liệu gia công, độ dày phôi và mức độ phát sinh phoi.

Một số dấu hiệu cần kiểm tra bộ lọc gồm:

• Áp suất lọc tăng bất thường.
• Lưu lượng nước tuần hoàn giảm.
• Bộ lọc chứa nhiều cặn kim loại.
• Nước điện môi nhanh bị bẩn.
• Máy xuất hiện cảnh báo liên quan đến hệ thống lọc.
• Chất lượng cắt không ổn định.
• Thời gian gia công tăng so với điều kiện vận hành thông thường.

Không nên tiếp tục sử dụng bộ lọc đã quá bẩn vì khả năng lưu thông nước có thể giảm, làm ảnh hưởng đến hiệu suất của hệ thống lọc và tuần hoàn.

Hướng dẫn lựa chọn bộ lọc EDM 340×450

Trước khi đặt mua bộ lọc EDM Super 340C, khách hàng nên kiểm tra:

1. Kích thước bộ lọc:
Xác nhận OD × ID × H hoặc kích thước thực tế của bộ lọc cũ.

2. Kiểu đầu nối:
Kiểm tra núm ren, vị trí đầu nối và kích thước ren.

3. Hướng dòng chảy:
Xác định bộ lọc sử dụng cấu hình IN/EX hay kiểu áp lực từ trong ra ngoài hoặc ngoài vào trong.

4. Model máy:
Cung cấp chính xác hãng và model máy EDM để đối chiếu.

5. Mã bộ lọc cũ:
Nếu có thể, nên cung cấp hình ảnh và mã được in trên bộ lọc cũ để việc xác định sản phẩm thay thế chính xác hơn.

Mua bộ lọc EDM Super 340C tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc EDM, lọc nước máy cắt dây EDM và vật tư tiêu hao cho máy EDM với nhiều kích thước và cấu hình khác nhau.

Bộ lọc Super 340C 340×450 mm phù hợp cho các hệ thống máy có thông số tương ứng, đặc biệt với cấu hình núm lớn G3/4″ ở giữa và dòng chảy IN/EX.

Khách hàng có nhu cầu mua sản phẩm nên cung cấp model máy, mã bộ lọc cũ, kích thước hoặc hình ảnh thực tế để VCSM Việt Nam kiểm tra và tư vấn đúng sản phẩm.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng lựa chọn đúng bộ lọc EDM theo model máy và nhu cầu sử dụng.
