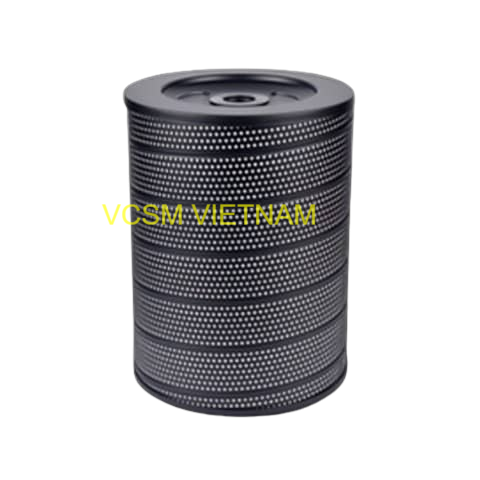

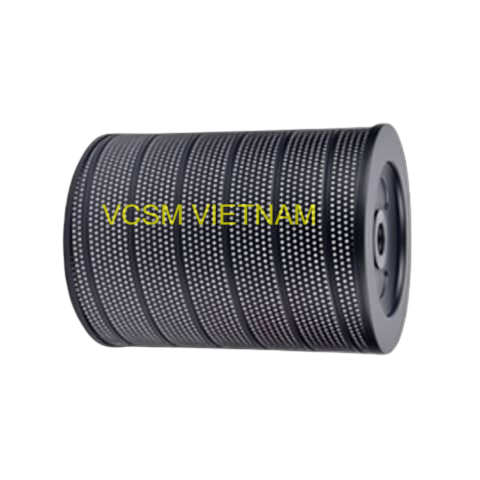

BỘ LỌC EDM SW-37 (340×46×450) – LỌC NƯỚC MÁY CẮT DÂY EDM

Bộ lọc EDM SW-37 (340×46×450 mm) là lõi lọc nước chuyên dụng dành cho máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ mạt kim loại, cặn bẩn và các hạt tạp chất phát sinh trong quá trình gia công tia lửa điện. Với kích thước OD×ID×H 340×46×450 mm, SW-37 được sử dụng cho nhiều dòng máy EDM của FANUC, SODICK và JAPAX.

Trong quá trình cắt dây EDM, chất điện môi phải duy trì độ sạch và khả năng cách điện ổn định. Việc sử dụng bộ lọc EDM phù hợp giúp hạn chế tạp chất tuần hoàn trong hệ thống, hỗ trợ duy trì độ ổn định của quá trình phóng điện, nâng cao độ chính xác gia công và bảo vệ các bộ phận của máy.

Bộ lọc EDM SW-37 là gì?

SW-37 là loại bộ lọc nước EDM dạng cartridge, được thiết kế để lắp vào hệ thống tuần hoàn dung dịch điện môi của máy cắt dây. Khi nước EDM đi qua lõi lọc, các hạt kim loại, carbon và cặn gia công được giữ lại trên vật liệu lọc.

Thông số 340×46×450 mm lần lượt thể hiện:

• OD: Đường kính ngoài 340 mm.
• ID: Đường kính trong 46 mm.
• H: Chiều cao tổng thể 450 mm.

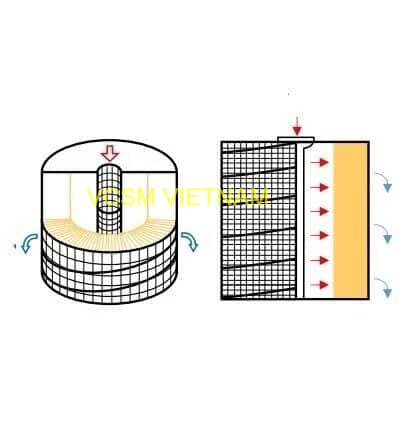

• Hướng dòng: Đẩy từ phía trong ra ngoài (Internal Pressure).
• Độ mịn lọc tham khảo: Khoảng 3–5 µm tùy cấu hình và nhà sản xuất.

Khi lựa chọn SW-37, ngoài kích thước cần kiểm tra thêm kiểu đầu nối, hướng dòng chảy và cấu tạo khoang lọc để bảo đảm bộ lọc tương thích với hệ thống lọc của máy.

Đặc điểm kỹ thuật của bộ lọc SW-37

1. Kích thước tiêu chuẩn 340×46×450 mm

SW-37 có kích thước lớn, phù hợp với các hệ thống lọc nước EDM yêu cầu diện tích lọc tương đối cao. Kích thước chính xác của lõi lọc là yếu tố quan trọng để bảo đảm khả năng lắp đặt và lưu lượng tuần hoàn của máy.

2. Khả năng lọc cặn gia công

Trong quá trình cắt dây, các hạt kim loại siêu nhỏ và cặn carbon có thể hình thành trong nước điện môi. Nếu không được loại bỏ hiệu quả, chúng có thể ảnh hưởng đến quá trình phóng điện và chất lượng gia công.

SW-37 giúp giữ lại các tạp chất này, từ đó hỗ trợ:

• Duy trì nước điện môi sạch.
• Giảm lượng cặn tuần hoàn trong hệ thống.
• Ổn định quá trình phóng điện.
• Hỗ trợ cải thiện độ chính xác khi gia công.
• Hạn chế ảnh hưởng của tạp chất đến hệ thống tuần hoàn.

3. Vật liệu lọc chất lượng cao

Lõi lọc EDM SW-37 thường sử dụng vật liệu giấy lọc kỹ thuật có khả năng giữ hạt mịn và chịu được môi trường làm việc liên tục. Tùy nhà sản xuất, vật liệu giấy lọc có thể có nguồn gốc từ Nhật Bản, Hàn Quốc hoặc các quốc gia chuyên sản xuất vật liệu lọc công nghiệp.

Cấu trúc vật liệu cần bảo đảm sự cân bằng giữa độ mịn lọc, khả năng giữ bụi và lưu lượng nước, tránh tình trạng bộ lọc bị tắc quá nhanh trong quá trình vận hành.

Máy EDM tương thích với bộ lọc SW-37

Bộ lọc EDM SW-37 được sử dụng cho nhiều dòng máy cắt dây EDM, trong đó có các model của FANUC, SODICK và JAPAX.

Lưu ý: Khả năng tương thích thực tế cần được xác nhận dựa trên model máy, mã lọc đang sử dụng và cấu tạo đầu nối. Không nên chỉ dựa vào kích thước OD×ID×H để thay thế bộ lọc.

Thông số kỹ thuật bộ lọc EDM SW-37

Khi nào nên thay bộ lọc EDM SW-37?

Tuổi thọ của bộ lọc phụ thuộc vào thời gian vận hành, vật liệu gia công, chế độ cắt và mức độ nhiễm bẩn của nước điện môi. Không nên chỉ dựa vào thời gian sử dụng để quyết định thay lọc.

Một số dấu hiệu cần kiểm tra và thay bộ lọc gồm:

• Lưu lượng nước giảm rõ rệt.
• Áp suất hệ thống tăng bất thường.
• Lõi lọc bị bám nhiều cặn.
• Chất lượng nước điện môi không ổn định.
• Hiệu suất gia công giảm.
• Xuất hiện tình trạng tắc nghẽn trong hệ thống tuần hoàn.

Thay bộ lọc đúng thời điểm giúp hệ thống lọc hoạt động ổn định và hạn chế ảnh hưởng đến quá trình gia công.

Mua bộ lọc EDM SW-37 tại VCSM Việt Nam

VCSM Việt Nam cung cấp bộ lọc EDM và vật tư tiêu hao cho nhiều dòng máy cắt dây EDM. Bộ lọc SW-37 340×46×450 mm phù hợp với các ứng dụng sử dụng hệ thống lọc nước EDM của FANUC, SODICK, JAPAX và các model tương thích.

Khi đặt hàng, khách hàng nên cung cấp hãng máy, model máy, mã bộ lọc đang sử dụng và kích thước OD×ID×H để được tư vấn đúng sản phẩm.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng lựa chọn đúng bộ lọc EDM theo model máy và nhu cầu gia công.
