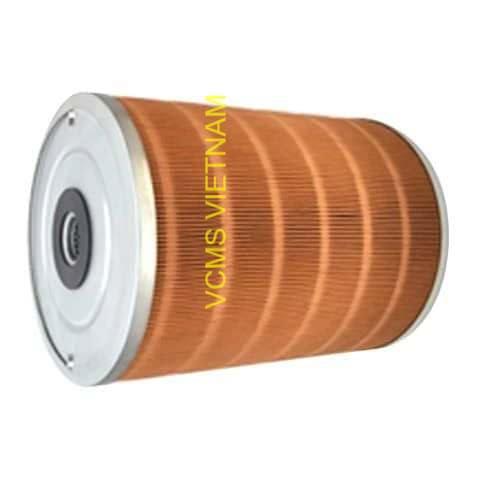

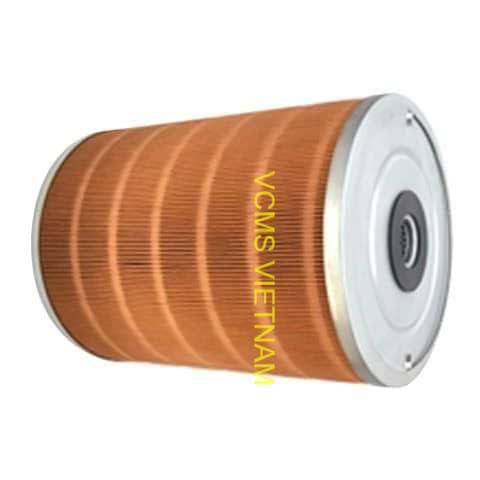

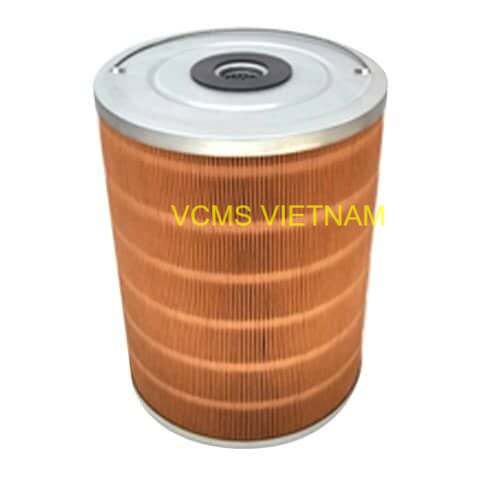

Bộ lọc EDM SW-17 260×29×340 – Lọc nước máy cắt dây EDM

Bộ lọc EDM SW-17 260×29×340 mm là lõi lọc nước chuyên dụng được sử dụng trong hệ thống máy cắt dây EDM (Wire Cut EDM). Sản phẩm có nhiệm vụ giữ lại các mạt kim loại, cặn gia công và tạp chất phát sinh trong quá trình cắt, giúp duy trì độ sạch của dung dịch điện môi và hỗ trợ máy EDM hoạt động ổn định.

Với kích thước OD×ID×H 260×29×340 mm và thiết kế áp lực đẩy từ bên ngoài, bộ lọc SW-17 phù hợp với một số dòng máy cắt dây của Hitachi, Mitsubishi và Sodick. Đây là vật tư tiêu hao quan trọng cần được kiểm tra và thay thế định kỳ để duy trì hiệu suất lọc của hệ thống.

Bộ lọc EDM SW-17 có tác dụng gì?

Máy cắt dây EDM sử dụng nước hoặc dung dịch điện môi để kiểm soát quá trình phóng điện giữa dây điện cực và phôi. Trong quá trình gia công, các hạt kim loại rất nhỏ, carbon và cặn bẩn được tạo ra liên tục.

Nếu các tạp chất này không được loại bỏ, chúng có thể tích tụ trong hệ thống tuần hoàn, làm giảm chất lượng nước và ảnh hưởng đến điều kiện phóng điện.

Bộ lọc SW-17 giúp giữ lại các hạt cặn trong dòng dung dịch, góp phần duy trì môi trường điện môi sạch hơn. Nhờ đó, hệ thống lọc và tuần hoàn nước có thể hoạt động ổn định hơn.

Thông số kỹ thuật bộ lọc SW-17

Khi lựa chọn bộ lọc thay thế, không nên chỉ căn cứ vào kích thước bên ngoài. Cần kiểm tra thêm đường kính trong, chiều cao, đầu nối và hướng dòng chảy để đảm bảo bộ lọc phù hợp với hệ thống máy.

Ưu điểm của bộ lọc EDM SW-17

Lọc mạt kim loại và cặn gia công

SW-17 giúp loại bỏ các tạp chất cơ học sinh ra trong quá trình cắt dây EDM. Việc kiểm soát lượng cặn trong nước giúp hạn chế tình trạng tạp chất tiếp tục tuần hoàn trong hệ thống.

Hỗ trợ ổn định quá trình gia công

Chất lượng dung dịch điện môi ảnh hưởng trực tiếp đến điều kiện phóng điện. Bộ lọc hoạt động hiệu quả giúp duy trì nước sạch hơn, hỗ trợ quá trình cắt ổn định và giảm các yếu tố gây ảnh hưởng đến gia công.

Hỗ trợ chất lượng bề mặt

Trong gia công EDM chính xác, sự ổn định của nước điện môi là một trong những yếu tố cần được kiểm soát. SW-17 góp phần duy trì hệ thống lọc hoạt động hiệu quả, từ đó hỗ trợ chất lượng bề mặt của chi tiết sau gia công.

Cấu tạo chắc chắn, dễ thay thế

Lõi lọc được thiết kế để sử dụng trong môi trường công nghiệp, có khả năng làm việc liên tục trong hệ thống tuần hoàn nước EDM. Khi đến thời điểm thay thế, việc tháo lắp bộ lọc mới giúp khôi phục hiệu quả lọc của hệ thống.

Máy EDM tương thích với SW-17

Bộ lọc SW-17 260×29×340 mm được sử dụng cho một số dòng máy cắt dây EDM của các hãng:

HITACHI

• H-Cut304

MITSUBISHI

• N-Series
• DWC70N
• DWC90N
• DWC90PN

SODICK

• DWC110N
• DWC200N
• K-Series

Khả năng tương thích thực tế phụ thuộc vào cấu hình hệ thống lọc và đầu nối của từng model máy. Vì vậy, nên đối chiếu mã lọc cũ và thông số thực tế trước khi đặt hàng.

Bảng model máy sử dụng SW-17

Khi nào cần thay bộ lọc SW-17?

Bộ lọc là vật tư tiêu hao nên hiệu suất sẽ giảm dần khi lượng cặn tích tụ tăng. Một số dấu hiệu cần kiểm tra và thay mới gồm:

• Lưu lượng nước qua bộ lọc giảm.
• Áp suất hệ thống tăng.
• Nước điện môi nhanh bị đục.
• Bộ lọc có lượng cặn tích tụ lớn.
• Máy xuất hiện cảnh báo liên quan đến hệ thống lọc.
• Hiệu suất cắt không ổn định.
• Chất lượng bề mặt chi tiết có dấu hiệu giảm.

Thời gian thay lọc phụ thuộc vào thời gian chạy máy, vật liệu phôi, chế độ gia công và lượng mạt sinh ra.

Hướng dẫn chọn đúng lọc EDM SW-17

Để lựa chọn chính xác bộ lọc EDM SW-17, khách hàng nên kiểm tra:

Mã sản phẩm: SW-17.

Kích thước: 260×29×340 mm.

Hướng áp lực: Đẩy từ bên ngoài.

Model máy: HITACHI, MITSUBISHI hoặc SODICK.

Đầu nối: Kiểm tra vị trí và kích thước đầu nối thực tế.

Nếu chưa xác định được loại lọc, có thể cung cấp model máy, mã bộ lọc cũ và hình ảnh sản phẩm đang sử dụng để được kiểm tra trước khi đặt hàng.

Mua bộ lọc EDM SW-17 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc EDM, lọc nước máy cắt dây và vật tư tiêu hao cho máy Wire Cut EDM với nhiều kích thước và cấu hình khác nhau.

Khách hàng cần bộ lọc EDM SW-17 260×29×340 mm cho máy Hitachi, Mitsubishi hoặc Sodick có thể liên hệ VCSM Việt Nam để được tư vấn và kiểm tra khả năng tương thích.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng lựa chọn đúng bộ lọc EDM theo model máy, kích thước và cấu hình hệ thống.
