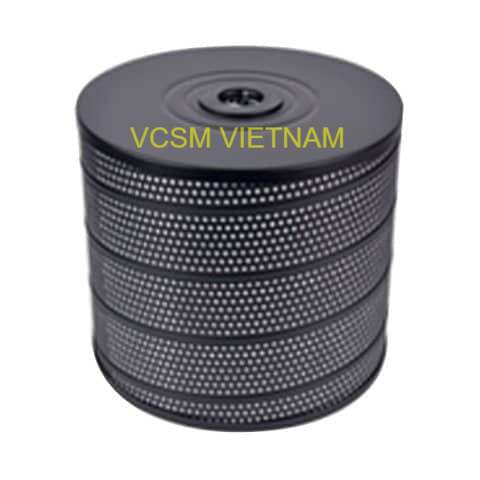

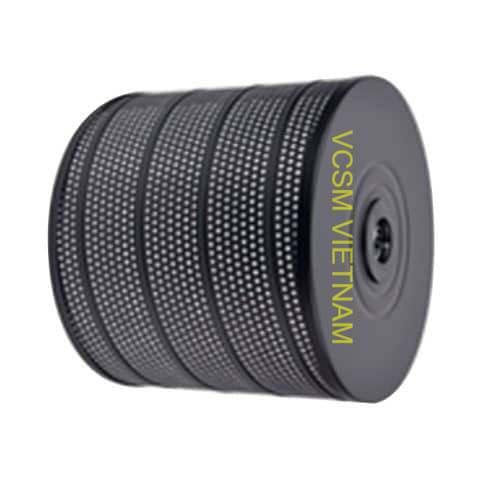

Bộ lọc EDM Super 340F 340×46×300 – Lọc nước máy cắt dây EDM

Bộ lọc EDM Super 340F 340×46×300 mm là lõi lọc nước chuyên dụng cho máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ phoi kim loại, cặn bẩn và các tạp chất phát sinh trong quá trình gia công bằng tia lửa điện. Việc sử dụng bộ lọc có kích thước và cấu hình phù hợp giúp duy trì chất lượng nước điện môi, hỗ trợ quá trình phóng điện ổn định và góp phần đảm bảo độ chính xác của chi tiết gia công.

Với kích thước OD × ID × H = 340 × 46 × 300 mm, Super 340F là quy cách được sử dụng trên nhiều hệ thống máy cắt dây EDM. Sản phẩm đặc biệt phù hợp với các hệ thống có cấu hình lọc áp lực đẩy từ bên trong ra ngoài.

Bộ lọc EDM Super 340F là gì?

Trong quá trình Wire Cut EDM, dây điện cực liên tục tạo ra các tia lửa điện để bóc tách vật liệu khỏi phôi. Quá trình này tạo ra lượng lớn hạt kim loại và cặn gia công có kích thước nhỏ.

Nước điện môi sau khi đi qua vùng cắt sẽ mang theo các hạt này và được đưa về hệ thống tuần hoàn. Bộ lọc EDM Super 340F giữ lại phần lớn cặn bẩn trước khi nước tiếp tục được tuần hoàn, giúp duy trì môi trường gia công ổn định.

Đây là một trong những vật tư tiêu hao cần được kiểm tra và thay thế định kỳ nhằm đảm bảo hiệu suất của hệ thống lọc nước EDM.

Thông số kỹ thuật Super 340F

Các thông số cơ bản của bộ lọc gồm:

• Mã sản phẩm: SUPER-340F
• Loại: Bộ lọc nước máy cắt dây EDM
• Kích thước OD: 340 mm
• Kích thước ID: 46 mm
• Chiều cao: 300 mm
• Quy cách: 340 × 46 × 300 mm

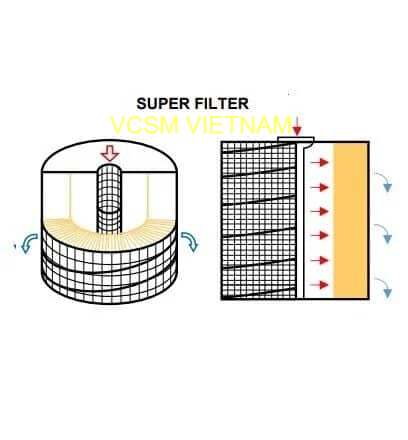

• Hướng áp lực: Đẩy từ bên trong
• Môi trường lọc: Nước điện môi EDM
• Ứng dụng: Máy cắt dây EDM

Kích thước OD × ID × H là thông số quan trọng khi lựa chọn bộ lọc thay thế. Không nên chỉ dựa vào đường kính ngoài hoặc tên model vì các loại lọc có kích thước tương tự vẫn có thể khác nhau về đường kính trong, chiều cao hoặc cấu tạo đầu nối.

Vai trò của bộ lọc nước trong máy cắt dây EDM

Nước điện môi có vai trò quan trọng trong quá trình cắt dây EDM. Nó giúp làm mát khu vực gia công, hỗ trợ quá trình phóng điện và cuốn các sản phẩm gia công ra khỏi khe cắt.

Khi nước bị nhiễm quá nhiều cặn kim loại, hệ thống có thể gặp các vấn đề như:

• Khả năng tuần hoàn nước giảm.
• Áp suất hệ thống lọc tăng.
• Chất lượng nước điện môi suy giảm.
• Quá trình phóng điện thiếu ổn định.
• Ảnh hưởng đến tốc độ cắt.
• Chất lượng bề mặt chi tiết có thể giảm.
• Tăng nguy cơ ảnh hưởng đến các bộ phận của hệ thống tuần hoàn.

Vì vậy, lọc nước EDM Super 340F giúp duy trì điều kiện làm việc phù hợp cho hệ thống Wire Cut EDM và hỗ trợ máy hoạt động ổn định trong thời gian dài.

Máy cắt dây EDM tương thích

Bộ lọc Super 340F được sử dụng trên nhiều dòng máy cắt dây EDM có hệ thống lọc tương ứng.

FANUC

Có thể sử dụng cho nhiều dòng máy FANUC như:

• Series O
• Series P
• Series Q
• Series R
• Series S
• Series T
• Series V
• W0, W1, W2, W3
• α-0B, α-1B
• α-0C, α-1C

SODICK

Một số dòng máy SODICK có cấu hình tương ứng:

• A Series
• AQ Series

MITSUBISHI

Bộ lọc có thể được tham chiếu cho:

• CX Series
• FX Series
• FA Series

MAKINO

Một số dòng máy:

• EQF
• MUQ
• EC
• ECQ

HITACHI và SEIBU

Ngoài ra, Super 340F còn được sử dụng cho một số dòng:

• HITACHI: Q-Series
• SEIBU: EW-A5, A5S, C3

Lưu ý: Khả năng tương thích thực tế cần được xác nhận theo model máy, mã lọc đang sử dụng và cấu tạo hệ thống lọc. Cùng một hãng máy có thể sử dụng nhiều loại bộ lọc khác nhau.

Bảng thông số bộ lọc EDM Super 340F

Khi nào nên thay bộ lọc Super 340F?

Thời gian sử dụng của bộ lọc phụ thuộc vào thời gian vận hành máy, loại vật liệu gia công, chiều dày phôi, chế độ cắt và lượng phoi sinh ra.

Một số dấu hiệu cho thấy bộ lọc cần được kiểm tra hoặc thay mới:

• Áp suất lọc tăng cao.
• Lưu lượng nước giảm.
• Nước điện môi nhanh bị đục hoặc nhiều cặn.
• Bộ lọc có dấu hiệu quá tải.
• Máy xuất hiện cảnh báo liên quan đến hệ thống lọc.
• Hiệu suất cắt giảm so với điều kiện vận hành bình thường.
• Chất lượng bề mặt sau gia công không ổn định.

Thay bộ lọc đúng thời điểm giúp hạn chế tình trạng hệ thống phải hoạt động trong điều kiện lọc quá tải.

Hướng dẫn chọn đúng bộ lọc EDM 340×46×300

Khi đặt mua bộ lọc EDM Super 340F, khách hàng nên kiểm tra đầy đủ các thông tin sau:

1. Kiểm tra kích thước:
Đối chiếu OD × ID × H của bộ lọc cũ với kích thước 340 × 46 × 300 mm.

2. Kiểm tra hướng áp lực:
Super 340F sử dụng cấu hình đẩy từ bên trong, do đó cần đảm bảo hệ thống máy có cùng nguyên lý dòng chảy.

3. Kiểm tra model máy:
Cung cấp hãng và model máy EDM để xác nhận khả năng tương thích.

4. Kiểm tra mã bộ lọc:
Nếu bộ lọc cũ có mã SUPER-340F hoặc mã tương đương, nên cung cấp hình ảnh để đối chiếu.

5. Kiểm tra cấu tạo đầu nối:
Ngoài kích thước, vị trí và kiểu kết nối cũng cần được kiểm tra trước khi đặt hàng.

Mua bộ lọc EDM Super 340F tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc nước EDM, lọc máy cắt dây EDM và vật tư tiêu hao cho máy EDM với nhiều kích thước và cấu hình khác nhau.

Bộ lọc EDM Super 340F 340×46×300 mm là lựa chọn phù hợp cho các hệ thống có thông số tương ứng, đặc biệt với cấu hình áp lực đẩy từ bên trong.

Khách hàng có nhu cầu mua lọc EDM Super 340F có thể cung cấp model máy, mã bộ lọc cũ, kích thước OD × ID × H hoặc hình ảnh bộ lọc để VCSM Việt Nam kiểm tra và tư vấn sản phẩm phù hợp.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng lựa chọn đúng bộ lọc EDM theo model máy và yêu cầu gia công.
