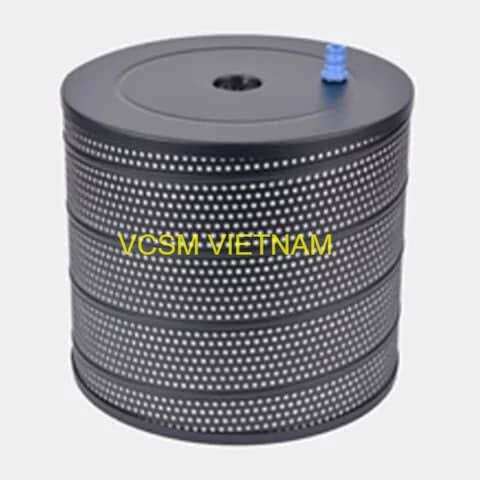

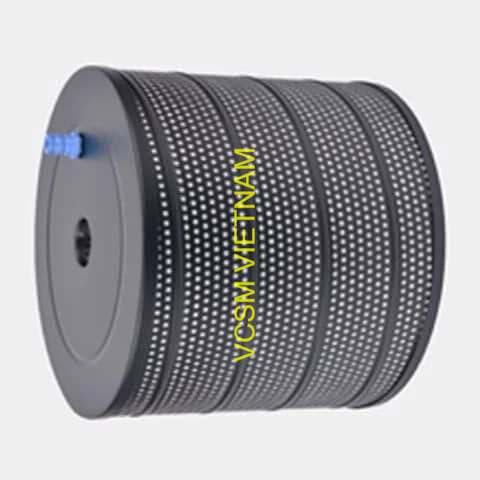

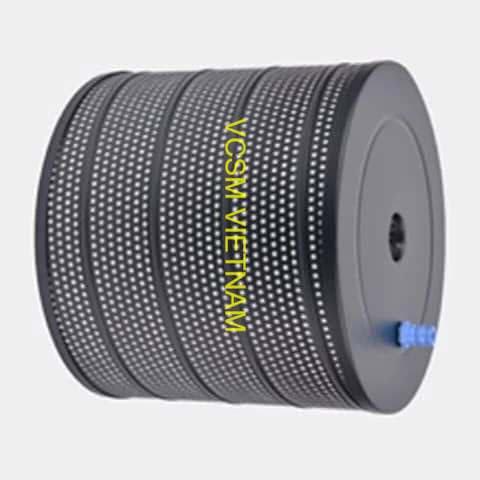

BỘ LỌC EDM SW-45 (300×29×300) – LỌC NƯỚC MÁY CẮT DÂY EDM

Bộ lọc EDM SW-45 (300×29×300 mm) là lõi lọc nước chuyên dụng dành cho hệ thống máy cắt dây EDM (Wire Cut EDM), có chức năng loại bỏ mạt kim loại, cặn carbon và các tạp chất phát sinh trong quá trình gia công tia lửa điện. Sản phẩm có cấu hình Dual Filter, kích thước OD×ID×H 300×29×300 mm, kiểu dòng nước IN/EX và sử dụng núm nối nhỏ bên cạnh.

SW-45 được sử dụng cho nhiều hệ thống máy cắt dây EDM, đặc biệt là một số dòng máy của Mitsubishi, Makino và Seibu. Đây là loại vật tư tiêu hao quan trọng, giúp duy trì độ sạch của nước điện môi, hỗ trợ quá trình gia công ổn định và bảo vệ hệ thống tuần hoàn nước của máy.

Bộ lọc EDM SW-45 có công dụng gì?

Trong quá trình cắt dây EDM, nước điện môi liên tục tuần hoàn qua khu vực gia công. Quá trình phóng điện tạo ra các hạt kim loại, carbon và cặn gia công nhỏ. Nếu các tạp chất này không được loại bỏ, chúng có thể tiếp tục tuần hoàn trong hệ thống và ảnh hưởng đến điều kiện phóng điện.

Bộ lọc EDM SW-45 có nhiệm vụ giữ lại các tạp chất trong dòng nước, góp phần:

• Duy trì độ sạch của nước điện môi.
• Hạn chế mạt kim loại và cặn carbon tuần hoàn.
• Hỗ trợ quá trình phóng điện ổn định.
• Duy trì chất lượng bề mặt chi tiết gia công.
• Hỗ trợ bảo vệ hệ thống bơm và đường nước.
• Giảm nguy cơ ảnh hưởng đến hiệu suất cắt do nước bị nhiễm bẩn.

Đối với các máy cắt dây hoạt động liên tục, việc kiểm tra và thay thế bộ lọc định kỳ là một phần quan trọng trong công tác bảo dưỡng máy.

Thông số kỹ thuật bộ lọc EDM SW-45

Vật liệu lọc thực tế có thể thay đổi tùy nhà sản xuất và phiên bản sản phẩm. Khi đặt hàng, nên đối chiếu mã lọc và cấu hình thực tế của máy.

Thiết kế Dual Filter của SW-45

SW-45 là bộ lọc Dual Filter, được thiết kế nhằm tăng khả năng tiếp xúc giữa dòng nước và vật liệu lọc. Cấu trúc này phù hợp với hệ thống tuần hoàn nước của máy cắt dây EDM, nơi nước phải liên tục được lọc trong suốt quá trình gia công.

Hiệu quả lọc không chỉ phụ thuộc vào vật liệu lọc mà còn liên quan đến lưu lượng nước, áp suất hệ thống, lượng cặn phát sinh và tình trạng của bộ lọc.

Khi bộ lọc tích tụ quá nhiều tạp chất, chênh lệch áp suất có thể tăng và lưu lượng nước có thể giảm. Vì vậy, cần theo dõi tình trạng lọc để thay thế phù hợp.

Kiểu đầu nối núm nhỏ bên cạnh

Một đặc điểm cần lưu ý của bộ lọc EDM SW-45 là núm nhỏ ở bên cạnh. Đây là chi tiết quan trọng khi lựa chọn lõi lọc thay thế.

Hai bộ lọc có cùng kích thước OD×ID×H nhưng khác vị trí hoặc kích thước đầu nối vẫn có thể không lắp được vào cùng một hệ thống máy.

Trước khi mua SW-45, khách hàng nên kiểm tra:

• Kích thước ngoài.
• Đường kính trong.
• Chiều cao.
• Vị trí đầu nối.
• Kích thước núm nối.
• Hướng dòng nước.
• Cấu hình cụm lọc trên máy.

Máy cắt dây EDM sử dụng bộ lọc SW-45

Bộ lọc SW-45 300×29×300 mm được sử dụng cho một số dòng máy cắt dây EDM của các thương hiệu phổ biến.

Mitsubishi

SW-45 có thể được sử dụng cho một số dòng:

• Mitsubishi DWC.
• Mitsubishi B Series.
• Mitsubishi Z Series.
• Mitsubishi P Series.
• Mitsubishi A Series.

Makino

Một số dòng máy Makino có thể sử dụng cấu hình tương thích, bao gồm:

• Makino EE.
• Makino L.
• Makino Q.
• Makino H.
• Makino MU.

Seibu

Bộ lọc cũng được ứng dụng trên một số dòng:

• Seibu A Series.
• Seibu K2 Series.

Danh sách model trên mang tính tham khảo. Khả năng tương thích thực tế cần được xác nhận dựa trên model máy, mã lọc đang sử dụng và cấu hình đầu nối.

Vì sao cần thay bộ lọc nước EDM định kỳ?

Nước điện môi đóng vai trò quan trọng trong quá trình cắt dây. Khi nước bị nhiễm quá nhiều cặn, hệ thống có thể hoạt động kém ổn định.

Một số dấu hiệu cho thấy nên kiểm tra hoặc thay bộ lọc:

• Lưu lượng nước giảm.
• Áp suất hệ thống tăng.
• Nước nhanh bị đục.
• Lõi lọc chứa nhiều mạt kim loại.
• Hiệu suất cắt giảm.
• Chất lượng bề mặt chi tiết không ổn định.
• Hệ thống lọc xuất hiện cảnh báo.

Thay lọc đúng thời điểm giúp hệ thống duy trì khả năng tuần hoàn và lọc nước hiệu quả hơn.

Hướng dẫn chọn đúng bộ lọc EDM SW-45

Khi cần mua bộ lọc EDM SW-45, khách hàng nên cung cấp hình ảnh bộ lọc cũ hoặc các thông tin:

1. Mã lọc: SW-45.
2. Kích thước: 300×29×300 mm.
3. Hãng máy EDM.
4. Model máy.
5. Kiểu đầu nối.
6. Vị trí đầu nối.
7. Hướng dòng nước.

Việc kiểm tra các thông số này giúp hạn chế tình trạng mua nhầm bộ lọc có kích thước gần giống nhưng không phù hợp với cụm lọc của máy.

Mua bộ lọc EDM SW-45 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc EDM, lọc nước máy cắt dây EDM và vật tư tiêu hao cho máy Wire Cut EDM.

Bộ lọc SW-45 (300×29×300 mm) là lựa chọn phù hợp cho các hệ thống sử dụng đúng kích thước, cấu hình Dual Filter và kiểu đầu nối tương ứng.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam hỗ trợ khách hàng kiểm tra mã lọc, kích thước, hãng máy, model máy và kiểu đầu nối để lựa chọn đúng sản phẩm trước khi đặt hàng.

Liên hệ VCSM Việt Nam để được tư vấn và báo giá bộ lọc EDM SW-45.
