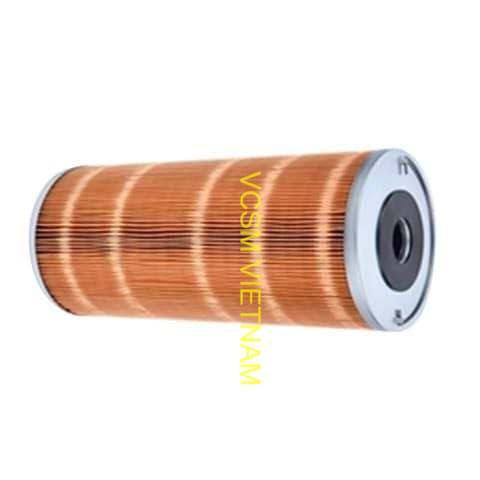

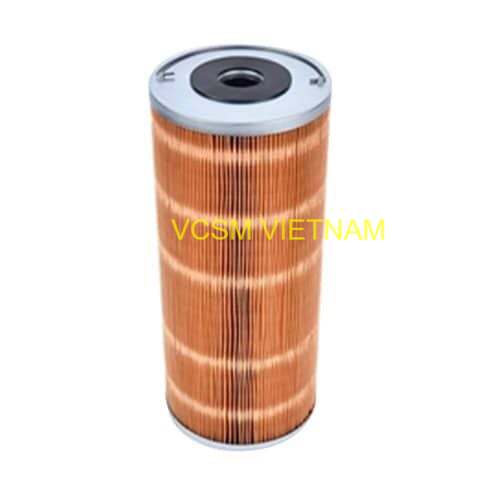

Bộ lọc EDM SW-02 150×34×350 – Lọc nước máy cắt dây EDM

Bộ lọc EDM SW-02 150×34×350 mm là bộ lọc chuyên dụng dành cho hệ thống máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ mạt kim loại, cặn gia công và các tạp chất phát sinh trong quá trình gia công bằng tia lửa điện. Với thiết kế phù hợp cho hệ thống lọc áp lực đẩy từ bên ngoài, SW-02 giúp duy trì độ sạch của dung dịch điện môi, hỗ trợ quá trình cắt ổn định và góp phần bảo vệ hệ thống tuần hoàn nước của máy EDM.

Bộ lọc SW-02 được sử dụng trên nhiều dòng máy cắt dây của các thương hiệu như JAPAX, SEIBU và SODICK, phù hợp với nhiều model máy sử dụng nước hoặc dầu tùy cấu hình.

Bộ lọc EDM SW-02 là gì?

Trong quá trình cắt dây EDM, năng lượng phóng điện giữa dây điện cực và phôi tạo ra các hạt vật liệu rất nhỏ. Những hạt này được dòng dung dịch điện môi cuốn ra khỏi vùng gia công và đưa về hệ thống tuần hoàn.

Nếu không được lọc thường xuyên, cặn kim loại có thể tích tụ trong nước, làm giảm hiệu quả của hệ thống lọc và ảnh hưởng đến sự ổn định của quá trình gia công.

Bộ lọc EDM SW-02 có nhiệm vụ giữ lại các tạp chất trong dòng dung dịch, giúp duy trì môi trường điện môi sạch hơn và hỗ trợ máy hoạt động ổn định.

Thông số kỹ thuật bộ lọc SW-02

Khi thay thế SW-02, cần kiểm tra đầy đủ OD, ID, chiều cao, kiểu đầu nối và hướng dòng chảy. Đây là những thông số quan trọng để đảm bảo bộ lọc lắp vừa và hoạt động đúng trong hệ thống tuần hoàn của máy.

Ưu điểm của bộ lọc EDM SW-02

1. Lọc mạt kim loại và cặn gia công

SW-02 giúp giữ lại các hạt kim loại và tạp chất phát sinh trong quá trình cắt dây EDM. Điều này góp phần hạn chế lượng cặn quay trở lại hệ thống tuần hoàn.

2. Duy trì chất lượng dung dịch điện môi

Dung dịch điện môi sạch giúp quá trình phóng điện diễn ra ổn định hơn. Đối với máy cắt dây EDM, việc kiểm soát chất lượng nước là yếu tố quan trọng để duy trì hiệu suất gia công.

3. Hỗ trợ chất lượng bề mặt

Khi hệ thống lọc hoạt động hiệu quả, lượng cặn trong dung dịch được kiểm soát tốt hơn, góp phần duy trì điều kiện gia công ổn định và hỗ trợ chất lượng bề mặt chi tiết.

4. Bảo vệ hệ thống tuần hoàn

Bộ lọc giúp giảm lượng tạp chất lưu thông trong đường nước, từ đó hỗ trợ bảo vệ các bộ phận liên quan đến hệ thống tuần hoàn và xử lý dung dịch điện môi.

Máy EDM tương thích với SW-02

Bộ lọc SW-02 150×34×350 mm được sử dụng cho nhiều dòng máy cắt dây EDM, trong đó có các thương hiệu và model sau:

JAPAX

SW-02 có thể sử dụng cho một số dòng máy JAPAX:

• LS250
• LS350
• LS500
• LS800
• LS1000
• L300A
• LPA3A
• LH3A
• LF3A

SEIBU

Một số model SEIBU tương thích gồm:

• EW250
• EW300
• EW400
• EW450
• EW600
• EW700
• EW1000
• EWP Series
• EW-A5S
• AW400-3

SODICK

SW-02 được sử dụng cho một số dòng máy SODICK như:

• 330W
• 453W
• 654W – Water/Oil Specification
• AW330
• AW453 – Water/Oil Specification
• EPOC300
• EPOC500
• EPOC600
• EPOC800

Tùy từng model máy, cấu hình hệ thống lọc và môi trường điện môi có thể khác nhau. Vì vậy, khách hàng nên đối chiếu mã lọc và thông số thực tế trước khi đặt hàng.

Bảng thông số và model tương thích

Khi nào nên thay bộ lọc SW-02?

Tuổi thọ của bộ lọc phụ thuộc vào vật liệu gia công, thời gian chạy máy, chế độ cắt và lượng cặn phát sinh. Một số dấu hiệu cho thấy cần kiểm tra hoặc thay bộ lọc:

• Áp suất hệ thống lọc tăng bất thường.
• Lưu lượng dung dịch giảm.
• Bộ lọc bị bám nhiều cặn.
• Nước điện môi nhanh bị đục.
• Máy xuất hiện cảnh báo liên quan đến hệ thống lọc.
• Hiệu suất cắt giảm hoặc không ổn định.
• Chất lượng bề mặt chi tiết thay đổi.

Việc thay lọc đúng thời điểm giúp duy trì hiệu quả tuần hoàn dung dịch và hạn chế ảnh hưởng đến quá trình gia công.

Hướng dẫn lựa chọn bộ lọc SW-02

Để tránh nhầm model khi mua lọc EDM SW-02, khách hàng nên kiểm tra:

Mã lọc: SW-02.

Kích thước: 150×34×350 mm.

Hướng áp lực: Đẩy từ bên ngoài.

Model máy: JAPAX, SEIBU hoặc SODICK.

Kiểu đầu nối: Đối chiếu với bộ lọc đang sử dụng.

Nếu không chắc chắn về model, khách hàng có thể cung cấp hình ảnh bộ lọc cũ, mã máy và kích thước thực tế để được hỗ trợ xác nhận.

Mua bộ lọc EDM SW-02 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc EDM, lọc nước máy cắt dây EDM và vật tư tiêu hao cho máy Wire Cut EDM. Sản phẩm được cung cấp theo nhiều kích thước và cấu hình, đáp ứng nhu cầu thay thế cho các dòng máy JAPAX, SEIBU, SODICK và nhiều thương hiệu EDM khác.

Khách hàng cần bộ lọc EDM SW-02 150×34×350 mm có thể liên hệ VCSM Việt Nam để được tư vấn về kích thước, hướng áp lực, model máy và loại đầu nối trước khi đặt hàng.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng lựa chọn đúng bộ lọc EDM theo model máy và nhu cầu sử dụng.
