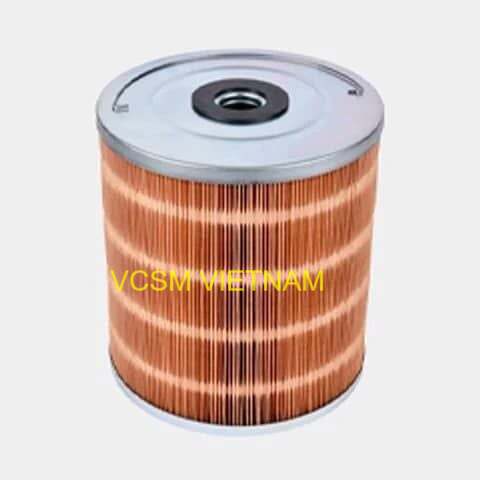

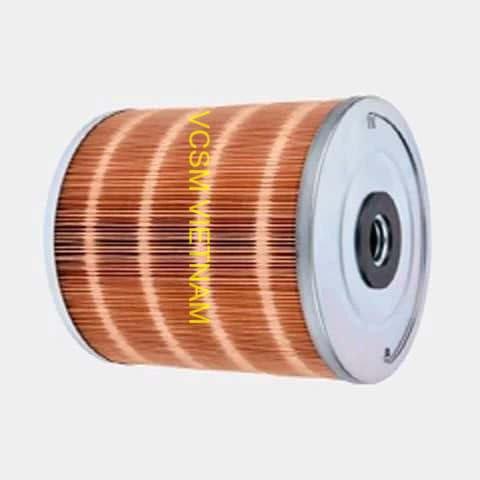

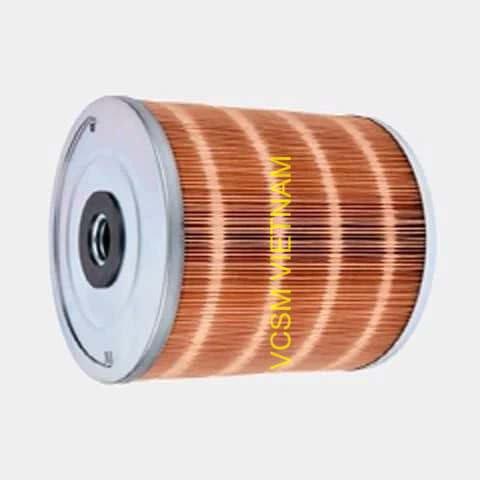

Bộ lọc EDM SW-23 (260×37×280) – Lọc nước máy cắt dây EDM

Bộ lọc EDM SW-23 (260×37×280 mm) là lõi lọc nước chuyên dụng dành cho hệ thống máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ mạt kim loại, cặn carbon và các tạp chất phát sinh trong quá trình gia công bằng tia lửa điện. Với kích thước OD 260 mm × ID 37 mm × H 280 mm, SW-23 được sử dụng cho nhiều dòng máy EDM, đặc biệt là các hệ thống của Sodick và một số model Hitachi, Japax, Makino.

Việc sử dụng bộ lọc EDM phù hợp giúp duy trì độ sạch của dung dịch điện môi, ổn định quá trình phóng điện, hạn chế ảnh hưởng của tạp chất đến độ chính xác gia công và góp phần kéo dài tuổi thọ các bộ phận trong hệ thống lọc nước EDM.

Bộ lọc EDM SW-23 là gì?

Trong quá trình cắt dây EDM, tia lửa điện liên tục tạo ra các hạt kim loại cực nhỏ và cặn carbon. Những tạp chất này được cuốn theo dòng nước điện môi và tích tụ trong hệ thống tuần hoàn.

SW-23 hoạt động như một phần tử lọc trong hệ thống tuần hoàn nước EDM. Nước chứa tạp chất đi qua vật liệu lọc, các hạt bẩn được giữ lại trong lõi lọc, trong khi dòng nước sạch tiếp tục được đưa trở lại khu vực gia công.

Nhờ đó, bộ lọc giúp duy trì môi trường điện môi ổn định, hỗ trợ quá trình phóng điện và hạn chế tình trạng nước bị nhiễm bẩn trong thời gian vận hành máy.

Thông số kỹ thuật bộ lọc SW-23

Độ mịn lọc thực tế có thể thay đổi tùy nhà sản xuất và cấu hình sản phẩm thay thế. Khi đặt hàng, cần đối chiếu mã SW-23, kích thước, đầu nối và cấu tạo bộ lọc với lõi lọc đang sử dụng trên máy.

Ưu điểm của bộ lọc nước EDM SW-23

Khả năng lọc cặn kim loại hiệu quả

Trong quá trình cắt dây, các hạt kim loại siêu nhỏ và cặn carbon được tạo ra liên tục. SW-23 giúp giữ lại các tạp chất này, hạn chế chúng tuần hoàn trở lại khu vực gia công.

Duy trì chất lượng nước điện môi

Nước EDM cần duy trì trạng thái phù hợp để quá trình phóng điện diễn ra ổn định. Lõi lọc sạch giúp giảm lượng tạp chất trong hệ thống và hỗ trợ duy trì điều kiện gia công ổn định.

Hỗ trợ độ chính xác gia công

Khi nước điện môi bị nhiễm nhiều tạp chất, quá trình phóng điện có thể bị ảnh hưởng. Bộ lọc EDM chất lượng tốt góp phần hạn chế những yếu tố gây bất ổn, từ đó hỗ trợ duy trì độ chính xác và chất lượng bề mặt chi tiết.

Bảo vệ hệ thống tuần hoàn

Tạp chất tích tụ lâu ngày có thể làm tăng tải cho hệ thống lọc và ảnh hưởng đến các bộ phận liên quan. Thay lõi lọc định kỳ giúp hệ thống hoạt động ổn định hơn và giảm nguy cơ phát sinh vấn đề do cặn bẩn.

Bộ lọc SW-23 dùng cho máy EDM nào?

Bộ lọc SW-23 260×37×280 mm được sử dụng cho một số dòng máy cắt dây EDM, trong đó có nhiều model của Sodick.

Ngoài các model trên, SW-23 hoặc sản phẩm tương đương có thể được sử dụng trên một số hệ thống EDM khác tùy theo cấu tạo máy và đầu nối. Không nên chỉ dựa vào tên model máy khi thay lọc, mà cần kiểm tra thêm kích thước và kiểu kết nối thực tế.

Khi nào cần thay bộ lọc EDM SW-23?

Thời gian thay lọc phụ thuộc vào cường độ sử dụng máy, vật liệu gia công, thời gian cắt và mức độ nhiễm bẩn của nước. Một số dấu hiệu cần kiểm tra và thay bộ lọc gồm:

• Lưu lượng nước qua hệ thống giảm.
• Áp suất lọc tăng bất thường.
• Nước điện môi nhanh bị đục hoặc chứa nhiều cặn.
• Hiệu suất cắt giảm so với bình thường.
• Chất lượng bề mặt chi tiết không ổn định.
• Lõi lọc đã tích tụ nhiều cặn kim loại.
• Máy xuất hiện cảnh báo liên quan đến hệ thống lọc hoặc áp suất.

Thay lọc đúng thời điểm giúp hệ thống tuần hoàn nước hoạt động hiệu quả và hạn chế ảnh hưởng đến quá trình gia công.

Hướng dẫn lựa chọn SW-23 đúng chuẩn

Khi mua bộ lọc EDM SW-23, khách hàng nên cung cấp cho nhà cung cấp các thông tin:

1. Mã lọc: SW-23.
2. Kích thước: 260×37×280 mm.
3. Hãng máy EDM: Sodick, Hitachi, Japax, Makino hoặc hãng khác.
4. Model máy cụ thể.
5. Hình ảnh lõi lọc cũ và đầu nối, nếu có.

Đặc biệt, cần phân biệt SW-23 với các mã lọc EDM có kích thước gần tương tự. Chỉ cần khác đường kính trong, chiều cao hoặc kiểu đầu nối, bộ lọc có thể không lắp vừa hoặc không đáp ứng đúng yêu cầu áp lực của hệ thống.

Mua bộ lọc EDM SW-23 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc nước EDM, lọc dầu EDM và vật tư tiêu hao máy cắt dây EDM cho nhiều thương hiệu máy khác nhau.

Bộ lọc SW-23 (260×37×280 mm) phù hợp cho nhiều dòng máy Sodick và có thể được tư vấn đối chiếu theo mã lọc, kích thước và model máy thực tế.

Ưu điểm khi đặt hàng:

• Sản phẩm phù hợp với nhu cầu sử dụng máy EDM.
• Tư vấn kiểm tra mã và kích thước trước khi đặt hàng.
• Hỗ trợ lựa chọn lọc cho nhiều dòng máy cắt dây EDM.
• Giá cạnh tranh.
• Có hóa đơn VAT.
• Hỗ trợ giao hàng trên toàn quốc.

Quý khách có nhu cầu mua Bộ lọc EDM SW-23 (260×37×280 mm), vui lòng liên hệ VCSM Việt Nam để được tư vấn và hỗ trợ lựa chọn đúng mã lọc cho máy EDM đang sử dụng.

Câu hỏi thường gặp về bộ lọc EDM SW-23

SW-23 có kích thước bao nhiêu?
SW-23 có kích thước 260 mm đường kính ngoài × 37 mm đường kính trong × 280 mm chiều cao.

SW-23 dùng cho máy nào?
Sản phẩm được sử dụng cho nhiều dòng máy cắt dây EDM, đặc biệt là các model Sodick như A350, A350S, A350W, A500, EPOC và AP Series tùy cấu hình.

SW-23 lọc theo hướng nào?
Theo thông tin cấu hình nêu trên, SW-23 hoạt động theo kiểu đẩy từ phía ngoài, dòng nước đi từ ngoài vào trong lõi lọc.

Có thể dùng SW-23 thay cho mọi bộ lọc 260×37×280 mm không?
Không nên. Ngoài kích thước, cần kiểm tra kiểu đầu nối, hướng dòng chảy, khả năng chịu áp lực và model máy để đảm bảo bộ lọc tương thích.
