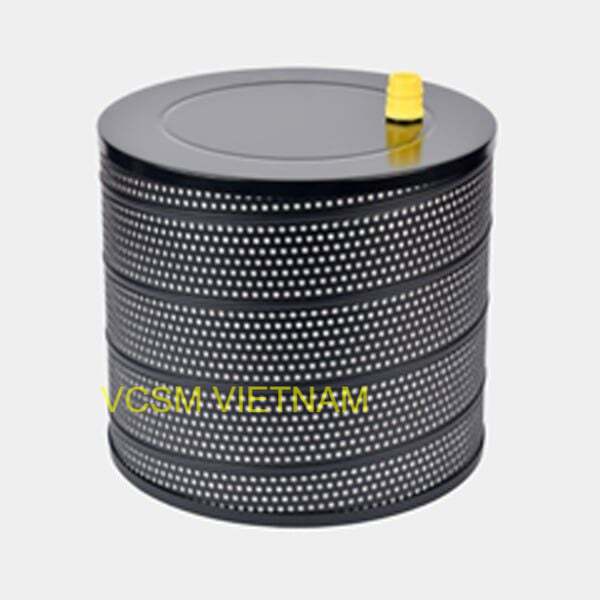

BỘ LỌC EDM SW-43-1 (340×300) – LỌC NƯỚC MÁY CẮT DÂY FANUC

Bộ lọc EDM SW-43-1 (340×300 mm) là lõi lọc nước chuyên dụng dành cho hệ thống máy cắt dây EDM (Wire Cut EDM), có nhiệm vụ loại bỏ mạt kim loại, cặn carbon và các tạp chất phát sinh trong quá trình gia công tia lửa điện. Sản phẩm có cấu hình Dual Filter, kích thước khoảng 340×300 mm, sử dụng núm nối lớn bên cạnh và phù hợp với một số dòng máy cắt dây FANUC.

Trong quá trình gia công EDM, nước điện môi được tuần hoàn liên tục qua vùng cắt để làm mát, cuốn phoi và duy trì điều kiện phóng điện ổn định. Khi nước chứa quá nhiều tạp chất, khả năng kiểm soát khe hở phóng điện có thể bị ảnh hưởng, từ đó tác động đến tốc độ cắt, độ chính xác và chất lượng bề mặt. Vì vậy, lựa chọn đúng bộ lọc EDM là yếu tố quan trọng đối với hệ thống Wire Cut.

Bộ lọc EDM SW-43-1 là gì?

SW-43-1 là loại bộ lọc nước EDM được thiết kế để sử dụng trong hệ thống tuần hoàn chất điện môi của máy cắt dây. Trong quá trình cắt, các hạt kim loại siêu nhỏ và cặn carbon được tạo ra liên tục. Nước mang các tạp chất này đi qua bộ lọc, trong đó vật liệu lọc giữ lại phần lớn cặn bẩn trước khi nước quay trở lại hệ thống.

Kích thước sản phẩm thường được thể hiện là 340×300 mm, trong đó đường kính ngoài khoảng 340 mm và chiều cao 300 mm. Đường kính trong có thể khoảng 46 mm tùy cấu hình sản phẩm và nhà sản xuất.

Điểm cần chú ý của SW-43-1 là kiểu đầu nối lớn bên cạnh (Big Nipple). Đây là đặc điểm quan trọng để phân biệt với một số biến thể SW-43 có thiết kế đầu nối khác.

Thông số kỹ thuật bộ lọc SW-43-1

Thông số vật liệu lọc và độ mịn thực tế có thể thay đổi theo nhà sản xuất hoặc phiên bản thay thế. Khi đặt hàng nên đối chiếu với bộ lọc đang sử dụng trên máy.

Ưu điểm của bộ lọc EDM SW-43-1

1. Lọc hiệu quả mạt kim loại

Trong quá trình cắt dây EDM, phôi bị bóc tách bằng năng lượng phóng điện và tạo ra các hạt kim loại rất nhỏ. SW-43-1 giúp giữ lại các hạt này, hạn chế chúng tiếp tục tuần hoàn trong hệ thống nước.

2. Duy trì chất lượng nước điện môi

Nước sạch giúp hệ thống EDM duy trì điều kiện phóng điện ổn định hơn. Đây là yếu tố quan trọng đối với các công việc yêu cầu độ chính xác cao và chất lượng bề mặt tốt.

3. Thiết kế Dual Filter

Cấu hình Dual Filter được thiết kế nhằm tăng khả năng lọc và diện tích tiếp xúc của vật liệu lọc với dòng nước. Đặc biệt, trong môi trường máy hoạt động liên tục, cấu trúc lọc phù hợp giúp hỗ trợ duy trì hiệu suất lọc trong suốt chu kỳ sử dụng.

4. Đầu nối lớn bên cạnh

Núm to bên cạnh là đặc điểm quan trọng của SW-43-1. Khi thay thế bộ lọc, cần kiểm tra chính xác vị trí, kích thước đầu nối và cách lắp đặt để tránh tình trạng bộ lọc đúng kích thước nhưng không tương thích với hệ thống đường nước.

Máy cắt dây EDM sử dụng SW-43-1

Bộ lọc SW-43-1 được sử dụng chủ yếu cho một số cấu hình máy cắt dây EDM FANUC, trong đó có các model thuộc:

• FANUC α-0iCE.
• FANUC α-1iCE.
• FANUC α-0iB.
• FANUC α-1iB.
• Một số hệ thống có cấu hình lọc tương đương.

Ngoài FANUC, một số sản phẩm có thể được nhà cung cấp giới thiệu cho các máy EDM khác. Tuy nhiên, không nên xác định khả năng tương thích chỉ dựa vào kích thước 340×300 mm. Đầu nối, hướng dòng nước và kết cấu cụm lọc phải được kiểm tra trước khi thay thế.

SW-43 và SW-43-1 khác nhau như thế nào?

SW-43 và SW-43-1 có thể có kích thước gần tương đương nhưng kiểu đầu nối là điểm cần đặc biệt lưu ý.

Do đó, khi thay thế từ SW-43 sang SW-43-1 hoặc ngược lại, cần xác nhận đầu nối trước khi đặt hàng.

Khi nào nên thay bộ lọc SW-43-1?

Bộ lọc nước EDM là vật tư tiêu hao và cần thay thế theo tình trạng thực tế của máy. Một số dấu hiệu cần kiểm tra gồm:

• Áp suất hệ thống lọc tăng.
• Lưu lượng nước giảm.
• Nước điện môi nhanh bị đục.
• Lõi lọc chứa nhiều mạt kim loại.
• Hiệu suất cắt giảm.
• Chất lượng bề mặt không ổn định.
• Hệ thống xuất hiện cảnh báo liên quan đến lọc hoặc áp suất.

Thay lọc đúng thời điểm giúp duy trì khả năng tuần hoàn nước và hạn chế ảnh hưởng đến hiệu suất gia công.

Hướng dẫn chọn đúng SW-43-1

Để lựa chọn chính xác bộ lọc EDM SW-43-1 340×300, khách hàng nên cung cấp:

1. Mã lọc đang sử dụng.
2. Kích thước OD×ID×H.
3. Hãng và model máy EDM.
4. Hình ảnh bộ lọc cũ.
5. Hình ảnh đầu nối.
6. Hướng dòng nước trong hệ thống.

Việc kiểm tra đầy đủ các thông tin trên giúp hạn chế mua nhầm giữa SW-43, SW-43-1 và các mã lọc có kích thước tương tự.

Mua bộ lọc EDM SW-43-1 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc EDM, lọc nước máy cắt dây và vật tư tiêu hao cho máy EDM. Bộ lọc SW-43-1 (340×300 mm) phù hợp với các hệ thống sử dụng đúng cấu hình và đầu nối tương ứng.

VCSM Việt Nam hỗ trợ khách hàng kiểm tra mã lọc, kích thước, hãng máy, model máy và kiểu đầu nối trước khi đặt hàng.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

Liên hệ VCSM Việt Nam để được tư vấn và hỗ trợ lựa chọn đúng bộ lọc EDM SW-43-1 cho máy cắt dây.
