Bộ lọc EDM Super 340FK-1 340×300 – Lọc nước máy cắt dây FANUC

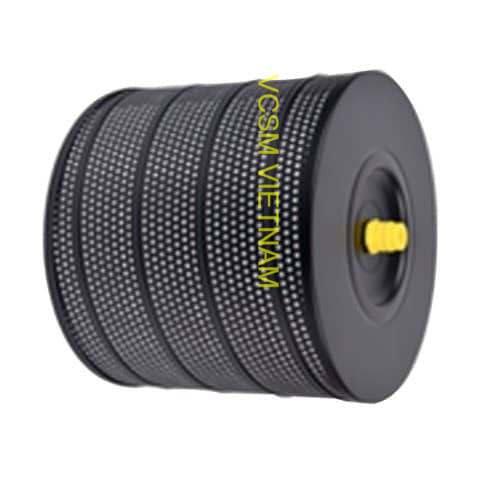

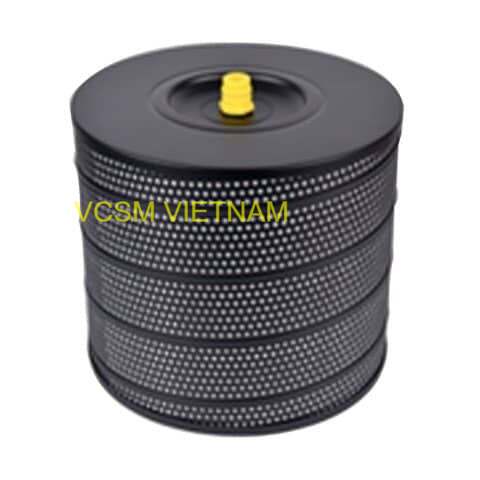

Bộ lọc EDM Super 340FK-1 340×300 mm là lõi lọc nước chuyên dụng dành cho hệ thống máy cắt dây EDM (Wire Cut EDM), có chức năng loại bỏ mạt kim loại, cặn gia công và các tạp chất trong nước điện môi. Sản phẩm giúp duy trì độ sạch của dung dịch làm việc, hỗ trợ quá trình phóng điện ổn định, nâng cao chất lượng gia công và bảo vệ hệ thống tuần hoàn nước của máy EDM.

Super 340FK-1 được sử dụng phổ biến cho một số dòng máy cắt dây FANUC, đặc biệt các model thuộc dòng α-ib, α-ic, 0ic, 1ic, 0ice và 1ice. Với kích thước cơ bản 340 × 300 mm và cơ chế áp lực đẩy từ bên trong, bộ lọc phù hợp với hệ thống máy có cấu hình tương ứng.

Bộ lọc EDM Super 340FK-1 là gì?

Trong quá trình gia công Wire Cut EDM, dây điện cực và phôi được gia công thông qua hiện tượng phóng điện. Quá trình này tạo ra các hạt kim loại siêu nhỏ và cặn gia công đi vào nước điện môi.

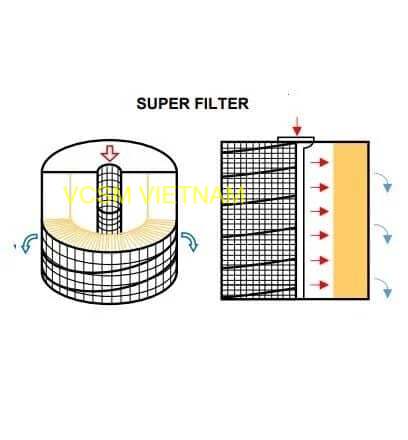

Nước sau khi đi qua vùng cắt sẽ được đưa về hệ thống tuần hoàn và đi qua bộ lọc. Super 340FK-1 giữ lại các tạp chất trong dòng nước, giúp giảm lượng cặn quay trở lại hệ thống.

Việc duy trì nước điện môi sạch có ý nghĩa quan trọng đối với độ ổn định của quá trình cắt, chất lượng bề mặt và khả năng vận hành liên tục của máy.

Thông số kỹ thuật Super 340FK-1

Lưu ý: Kích thước 340×300 mm chưa phản ánh toàn bộ cấu hình của bộ lọc. Khi thay thế, cần kiểm tra thêm đường kính trong, đầu nối, vị trí núm và hướng dòng chảy để tránh nhầm với Super 340FK hoặc các model có kích thước tương tự.

Ưu điểm của bộ lọc EDM Super 340FK-1

Lọc cặn kim loại hiệu quả

Trong quá trình cắt, lượng lớn hạt kim loại được tạo ra và cuốn theo nước điện môi. Bộ lọc giúp giữ lại các hạt này, hạn chế cặn tích tụ trong hệ thống tuần hoàn.

Hỗ trợ ổn định nước điện môi

Chất lượng nước có ảnh hưởng trực tiếp đến quá trình phóng điện. Việc duy trì môi trường điện môi sạch giúp hệ thống làm việc ổn định hơn và hỗ trợ kiểm soát quá trình gia công.

Hỗ trợ chất lượng bề mặt

Nước điện môi chứa quá nhiều tạp chất có thể ảnh hưởng đến điều kiện phóng điện và quá trình thoát phoi. Sử dụng bộ lọc phù hợp giúp duy trì điều kiện lọc cần thiết, góp phần ổn định chất lượng bề mặt chi tiết.

Bảo vệ hệ thống tuần hoàn

Bộ lọc giúp hạn chế lượng mạt kim loại và cặn quay trở lại đường nước, qua đó giảm tải cho các bộ phận liên quan trong hệ thống tuần hoàn và xử lý nước EDM.

Ứng dụng trên máy cắt dây FANUC

Super 340FK-1 chủ yếu được sử dụng cho các hệ thống Wire Cut EDM FANUC có cấu hình tương ứng.

Một số model tham khảo:

• FANUC α-ib
• FANUC α-ic
• FANUC 0ic
• FANUC 1ic
• FANUC 0ice
• FANUC 1ice

Ngoài FANUC, một số bộ lọc thuộc nhóm kích thước 340×300 có thể được thiết kế cho các hãng máy khác. Tuy nhiên, Super 340FK và Super 340FK-1 không nên được thay thế lẫn nhau chỉ dựa vào kích thước.

Sự khác biệt về đầu nối và cấu hình hệ thống lọc có thể khiến bộ lọc không lắp được hoặc hoạt động không đúng nếu chọn sai model.

Super 340FK và Super 340FK-1 khác nhau như thế nào?

Đây là vấn đề thường gặp khi lựa chọn bộ lọc EDM.

Do có kích thước tương đối giống nhau, khách hàng nên cung cấp model máy và hình ảnh bộ lọc cũ để xác định chính xác loại cần sử dụng.

Khi nào cần thay bộ lọc Super 340FK-1?

Thời gian thay lọc phụ thuộc vào tần suất vận hành và điều kiện gia công. Một số dấu hiệu cần kiểm tra:

• Áp suất lọc tăng.
• Lưu lượng nước giảm.
• Bộ lọc bị bám nhiều cặn.
• Nước điện môi nhanh bị đục.
• Máy xuất hiện cảnh báo hệ thống lọc.
• Hiệu suất cắt giảm.
• Chất lượng bề mặt gia công không ổn định.

Không nên cố sử dụng bộ lọc đã quá tải vì có thể làm giảm hiệu quả tuần hoàn nước và ảnh hưởng đến quá trình gia công.

Hướng dẫn chọn đúng lọc EDM Super 340FK-1

Để đặt đúng sản phẩm, khách hàng nên cung cấp:

1. Hãng máy: FANUC hoặc thương hiệu khác.

2. Model máy: Ví dụ α-ib, α-ic, 0ic, 1ic, 0ice, 1ice.

3. Mã bộ lọc cũ: Nếu trên sản phẩm có mã SUPER-340FK-1 hoặc mã tương đương.

4. Kích thước: Kiểm tra OD × ID × H.

5. Đầu nối: Đặc biệt quan trọng đối với các bộ lọc có cùng kích thước nhưng khác cấu tạo.

Mua bộ lọc EDM Super 340FK-1 tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại bộ lọc nước máy cắt dây EDM, lọc EDM FANUC và vật tư tiêu hao EDM cho nhiều dòng máy gia công tia lửa điện.

Nếu khách hàng cần bộ lọc EDM Super 340FK-1 340×300 mm, hãy cung cấp model máy, mã lọc cũ hoặc hình ảnh thực tế. VCSM Việt Nam hỗ trợ kiểm tra thông số và tư vấn sản phẩm phù hợp với hệ thống máy.

Chất lượng cao – Giá cạnh tranh – Hóa đơn VAT.

VCSM Việt Nam tư vấn và hỗ trợ khách hàng lựa chọn đúng bộ lọc EDM theo model máy và nhu cầu sử dụng.
