Bộ lọc EDM A340FK 340×300mm – Lọc nước máy cắt dây EDM

Bộ lọc EDM A340FK 340×300mm là bộ lọc nước chuyên dụng dành cho máy cắt dây tia lửa điện Wire Cut EDM, có nhiệm vụ loại bỏ các hạt kim loại, cặn bẩn và tạp chất phát sinh trong quá trình gia công. Việc sử dụng bộ lọc EDM chất lượng cao giúp duy trì độ sạch của dung dịch điện môi, ổn định quá trình phóng điện và góp phần nâng cao độ chính xác khi cắt.

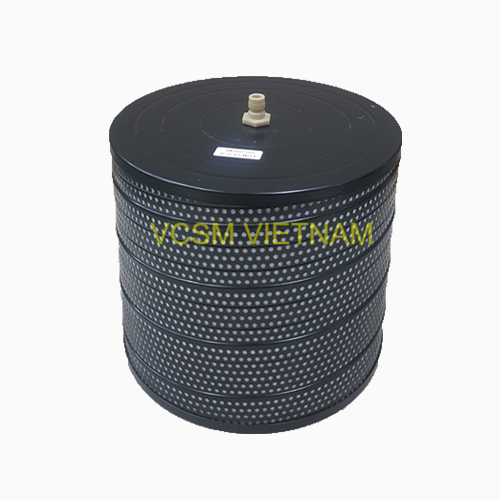

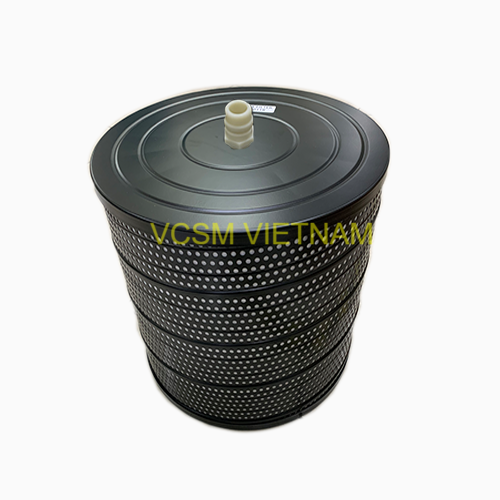

A340FK có đường kính ngoài khoảng 340 mm, chiều cao 300 mm, thiết kế dạng lõi lọc công nghiệp với dòng chảy được đẩy từ phía trong ra ngoài. Sản phẩm được sử dụng trên nhiều dòng máy EDM như Mitsubishi, Makino, Hitachi, Seibu và một số hệ thống máy có kích thước lọc tương đương.

Bộ lọc EDM A340FK là gì?

Trong quá trình cắt dây EDM, tia lửa điện liên tục tạo ra các hạt kim loại rất nhỏ từ phôi và dây điện cực. Nếu các hạt này không được loại bỏ hiệu quả, chúng có thể tích tụ trong dung dịch điện môi, ảnh hưởng đến khả năng cách điện và dẫn đến hiện tượng phóng điện không ổn định.

Lọc nước EDM A340FK được lắp đặt trong hệ thống tuần hoàn dung dịch của máy để giữ lại các hạt bẩn và sản phẩm phụ của quá trình gia công. Nhờ đó, dung dịch điện môi được duy trì sạch hơn, hỗ trợ hệ thống EDM hoạt động ổn định.

Đây là một trong những vật tư tiêu hao cần được kiểm tra và thay thế định kỳ trong quá trình vận hành máy cắt dây.

Thông số kỹ thuật bộ lọc A340FK

Thông số thực tế có thể thay đổi tùy nhà sản xuất và phiên bản bộ lọc. Khi đặt hàng nên đối chiếu mã lọc, kích thước và cấu tạo đầu kết nối với bộ lọc đang sử dụng.

Ưu điểm của lọc EDM A340FK

Khả năng lọc cặn hiệu quả

Giấy lọc được thiết kế để giữ lại các hạt kim loại và tạp chất phát sinh trong quá trình cắt EDM. Với độ mịn lọc phổ biến khoảng 5 micron, A340FK hỗ trợ duy trì độ sạch của dung dịch điện môi.

Hỗ trợ quá trình cắt ổn định

Dung dịch điện môi sạch giúp hạn chế sự tích tụ của các sản phẩm phụ trong vùng gia công. Điều này góp phần duy trì điều kiện phóng điện ổn định, đặc biệt khi máy hoạt động ở chế độ cắt tốc độ cao hoặc gia công chi tiết có độ chính xác cao.

Giảm nguy cơ ảnh hưởng đến hệ thống tuần hoàn

Khi cặn bẩn tích tụ quá nhiều, hệ thống lọc và tuần hoàn dung dịch có thể phải làm việc với tải cao hơn. Thay bộ lọc đúng thời điểm giúp hạn chế tình trạng tắc nghẽn và hỗ trợ duy trì lưu lượng dung dịch.

Thiết kế phù hợp cho máy EDM công nghiệp

A340FK có kích thước lớn 340×300 mm, phù hợp với hệ thống lọc dung dịch điện môi của nhiều máy Wire EDM công nghiệp. Thiết kế dạng lõi giúp việc tháo lắp và thay thế thuận tiện trong quá trình bảo trì.

Nguyên lý hoạt động của bộ lọc A340FK

Bộ lọc A340FK sử dụng nguyên lý lọc áp lực từ phía trong. Dung dịch điện môi chứa các hạt cặn được đưa vào phía bên trong lõi lọc. Khi dòng chất lỏng đi qua lớp vật liệu lọc, các hạt rắn có kích thước lớn hơn khả năng lọc sẽ được giữ lại trên bề mặt và bên trong lớp giấy lọc.

Dung dịch sau khi được lọc tiếp tục đi vào hệ thống tuần hoàn của máy EDM.

Trong quá trình sử dụng, lượng cặn tích tụ ngày càng nhiều khiến trở lực của lõi lọc tăng lên. Khi đó, lưu lượng nước có thể giảm hoặc áp suất hệ thống thay đổi. Đây là dấu hiệu cần kiểm tra và thay thế bộ lọc.

Máy EDM sử dụng bộ lọc A340FK

Bộ lọc A340FK được sử dụng cho nhiều hệ thống máy cắt dây EDM, trong đó có các dòng máy của:

Ngoài các model trên, A340FK có thể được sử dụng cho những hệ thống EDM khác nếu kích thước, hướng dòng chảy và cấu tạo đầu nối tương thích.

Khi nào cần thay bộ lọc nước EDM A340FK?

Không nên chỉ dựa vào thời gian sử dụng để quyết định thay lọc. Người vận hành nên kết hợp kiểm tra tình trạng thực tế của hệ thống.

Một số dấu hiệu thường gặp gồm:

• Lưu lượng dung dịch điện môi giảm.
• Áp suất lọc tăng bất thường.
• Bộ lọc bị bám nhiều cặn kim loại.
• Nước sau lọc không còn đạt độ sạch yêu cầu.
• Hiệu suất cắt EDM không ổn định.
• Chất lượng bề mặt gia công giảm.
• Hệ thống tuần hoàn dung dịch hoạt động khó khăn.

Tần suất thay lọc phụ thuộc vào vật liệu gia công, chiều dày phôi, chế độ cắt, thời gian vận hành và mức độ nhiễm bẩn của dung dịch.

Lưu ý khi lựa chọn lọc A340FK

Khi mua bộ lọc EDM A340FK 340×300mm, cần kiểm tra đầy đủ các thông số trước khi đặt hàng. Không nên chỉ dựa vào tên mã sản phẩm vì cùng một mã thương mại có thể có nhiều phiên bản từ các nhà sản xuất khác nhau.

Các thông số cần đối chiếu gồm:

Mã lọc → đường kính ngoài → chiều cao → đường kính trong/đầu nối → hướng áp lực → độ mịn lọc → kiểu núm kết nối.

Đặc biệt, cần phân biệt A340F và A340FK. Hai dòng lọc có kích thước tương tự nhưng cấu tạo và hướng áp lực có thể khác nhau tùy phiên bản. Việc chọn sai loại có thể khiến bộ lọc không lắp vừa hoặc làm ảnh hưởng đến hoạt động của hệ thống tuần hoàn.

Mua bộ lọc EDM A340FK tại VCSM Việt Nam

VCSM Việt Nam cung cấp các loại lọc nước EDM, lọc dầu EDM và vật tư tiêu hao cho máy cắt dây EDM với nhiều kích thước và mã lọc khác nhau.

Sản phẩm lọc EDM A340FK 340×300mm phù hợp cho nhu cầu thay thế bộ lọc trên các hệ thống Wire Cut EDM sử dụng cấu hình tương ứng.

Cam kết cung cấp

• Sản phẩm phù hợp với thông số kỹ thuật yêu cầu.
• Tư vấn lựa chọn đúng mã lọc và kích thước.
• Hỗ trợ kiểm tra model máy EDM trước khi đặt hàng.
• Chất lượng ổn định, giá cạnh tranh.
• Hỗ trợ xuất hóa đơn VAT.
• Tư vấn kỹ thuật và hỗ trợ khách hàng trong quá trình sử dụng.

Quý khách có nhu cầu mua bộ lọc EDM A340FK 340×300mm vui lòng liên hệ VCSM Việt Nam để được tư vấn và báo giá.
